A figura abaixo ilustra o símbolo esquemático de um dispositivo.

Esse dispositivo é do tipo:

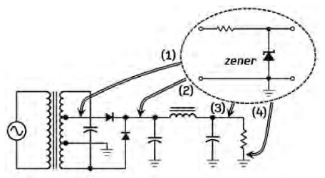

Dentre as quatro possibilidades ilustradas na figura abaixo para a agregação de um circuito regulador zener em derivação no diagrama esquemático da fonte ferrorressonante, a correta é a:

A figura abaixo ilustra parte do circuito de uma fonte chaveada de baixa potência com amplificadores operacionais.

Nesse circuito, o bloco funcional incógnita (?) é:

A análise do amplificador de estado-sólido retroalimentado ilustrado na figura abaixo, já com o equivalente da fonte de sinais, procede identificando suas redes de amostragem, de mistura e de realimentação.

A rede de alimentação é formada pelo(s) componente(s):

O circuito esquematizado na figura abaixo opera como um filtro tipo:

A figura abaixo ilustra a forma como um termopar foi conectado às entradas de um amplificador instrumental para fornecer 10m V.

Nessa condição, a saída vale:

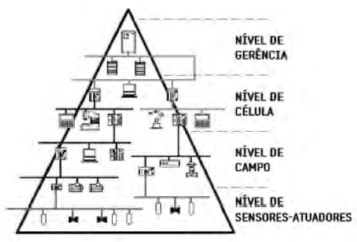

A figura abaixo ilustra níveis de automação individuais de uma planta industrial segundo uma visão piramidal.

Com base nessas informações, a rede AS-I é característica do nível de:

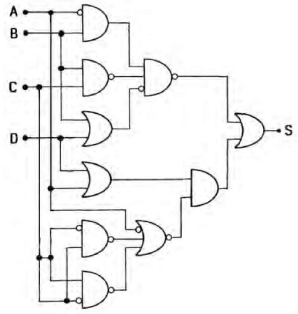

Com relação ao circuito digital esquematizado na figura abaixo, é certo afirmar que:

Considerando-se uma estrutura de alto nível de um computador, na qual a CPU é organizada em quatro blocos, indicando-se ALU (unidade de lógica e aritmética), CTRL (unidade de controle), REG (registradores) e BAR (barramento interno), a lógica de sequenciação é parte interna do bloco:

Considerando-se uma plataforma software SCADA, na concepção de um sistema supervisório para uma planta industrial, pode-se definir TAG como:
