A figura a seguir ilustra um desenho típico relacionado ao projeto de edificações.

Esse tipo de desenho é conhecido como:

De acordo com a NBR 16752, todas as informações necessárias ao entendimento do conteúdo de um desenho devem ser inseridas no espaço para informações complementares. Uma possível informação a ser apresentada nesse espaço é:

A figure a seguir apresenta a perspectiva cavaleira a 45º de um cubo de lado 50 mm.

Admitindo escala natural, a dimensão da aresta x medida na folha de desenho vale:

A perspectiva isométrica verdadeira de um círculo na face superior de uma peça dará origem a:

A figura a seguir apresenta a perspectiva isométrica de uma peça.

Desconsiderando a escala aplicada ao desenho, a alternativa que apresenta as vistas ortográficas dessa peça no 1º diedro é:

De acordo com a NBR 16752, em uma folha de desenho técnico, a largura e a altura da legenda têm comprimento, respectivamente, de:

Nas folhas de desenho técnico da série ISO-A, menores do que A0, quatro marcas de centro devem ser aplicadas para facilitar o posicionamento quando reproduzidas ou microfilmadas. Essas marcas são construídas com linhas contínuas de:

De acordo com a NBR 16752, em uma folha da série A, as margens esquerda, direita, superior e inferior valem, respectivamente:

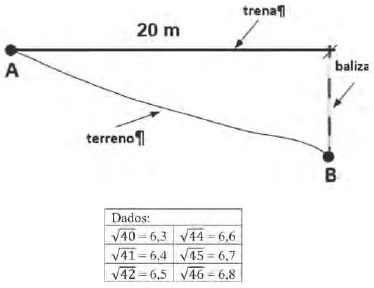

Na figura a seguir, uma trena é utilizada para medir a distância horizontal entre os pontos A e B.

Sabendo que a distância (inclinada) entre os pontos A e B vale 21 m, a inclinação do terreno é de, aproximadamente:

A planta baixa do pavimento de uma edificação multifamiliar foi desenhada em escala 1/50. Um dos cômodos representados nesse desenho tem aspecto retangular com distâncias de face a face de parede, medidas no desenho, de 6 em e 8 em. Assim, a área desse cômodo na edificação é de:
