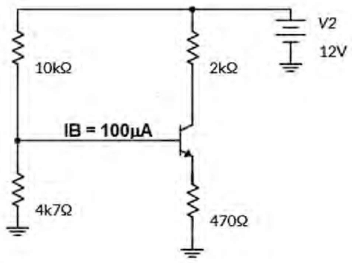

A figura mostra um circuito de polarização Emissor comum com divisor de tensão na base.

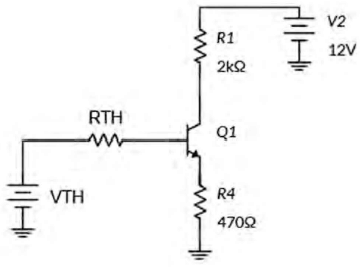

Este circuito pode ser analisado utilizando-se o circuito equivalente de Thevenin mostrado a seguir:

Nesse circuito, a resistência equivalente de Thevenin será:

Um circuito retificador de onda completa com center tap terá:

O motor de passo é um atuador elétrico utilizado para automação. Um circuito de controle típico para acionar os motores de passo é conhecido como ponte:

Os controladores lógicos programáveis (CLPs) são dispositivos que revolucionaram, em um primeiro momento, a indústria automobilística porque:

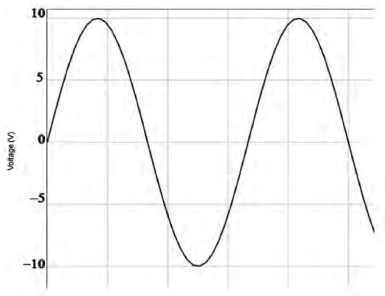

Uma forma de onda senoidal é apresentada na figura abaixo.

Os valores de pico, médio e RMS desse sinal são, respectivamente:

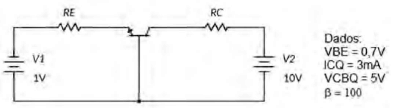

A figura seguinte mostra o circuito de um TBJ (Transistor Bipolar de Junção) na configuração Base-comum (BC).

Para polarizar esse circuito, o valor do resistor de coletor é:

A figura mostra um conhecido circuito eletrônico.

A amplitude da tensão de saída e o nome do circuito são, respectivamente:

Nos processos de automação, o uso de sensores é fundamental, principalmente nas malhas de controle de fluídos. Dentre os sensores de temperatura, pode-se citar o termistor que tem como base de funcionamento:

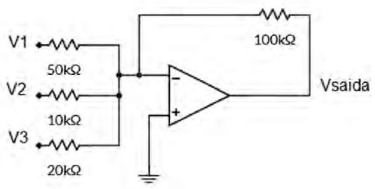

A figura a seguir representa uma aplicação do amplificador operacional 741.

Este CI (Circuito Integrado) é um amplificador operacional clássico que possui uma saída e duas entradas, sendo uma inversora e a outra não. Sendo V1 = 50 mV, V2= 30 mV e V3 = 20 mV, o valor da tensão de saída neste circuito é:

A figura mostra um diagrama esquemático que representa um transistor controlado por tensão.

Esse diagrama representa o:
