A figura a seguir apresenta um peso de 2000 N ligado a uma alavanca AO que se encontra rigidamente conectada à polia cujo centro é O.

(Dimensões em mm)
Assumindo π = 3, a constante k da mola BC, para que o sistema esteja em equilíbrio, vale

Em um dado instante, o rolete A apresenta a velocidade indicada na figura a seguir.


Nesse mesmo instante, a velocidade no rolete B vale

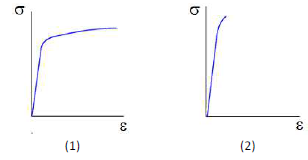

A figura a seguir apresenta curvas tensão vs deformação de dois diferentes materiais.


Assinale a opção que apresenta os possíveis materiais associados, respectivamente, às curvas (1) e (2).

As figuras a seguir ilustram duas medidas realizadas com dois paquímetros distintos.


A soma da leitura desses dois paquímetros vale

A figura a seguir ilustra três barras de seção quadrada com lado igual a 10 cm posicionadas entre os cabeçotes de uma prensa hidráulica. Duas barras são constituídas por um material B e a outra por um material A.


Sabe-se que o material A possui módulo de elasticidade igual a 200 GPa, enquanto o material B possui módulo de elasticidade igual a 100 GPa. Além disso, a distância entre os cabeçotes, L, é igual a 1,0 m.
Ao se impor uma carga P igual a 2000 kN, a deformação específica provocada por essa força é de

Relacione as características dos diferentes processos de medição da rugosidade de superfícies às suas respectivas designações.
1. Os riscos superficiais inerentes ao processo de medição não alteram muito seu valor. 2. Em perfis de rugosidade periódicos, define muito bem a superfície. 3. Desconsidera picos e vales que não sejam representativos da superfície.
( ) Rugosidade média, Ra ( ) Rugosidade média, Rz ( ) Rugosidade média do terceiro pico e vale, R_3z
Assinale a opção que indica a relação correta, segundo a ordem apresentada.

Uma viga de aço-carbono (módulo de elasticidade igual a 200 GPa) possui seção transversal quadrada de lado 100mm e comprimento igual a 2,0 m. Essa viga tem uma das extremidades engastada e a outra livre, além de estar submetida a uma carga uniformemente distribuída igual a 1,0 kN/m.
Desprezando o efeito dos esforços cortante, de segunda ordem e de bordo, a máxima tensão atuante nessa viga vale

Uma máquina possui uma engrenagem helicoidal e outra engrenagem acoplada a ela. A engrenagem helicoidal possui diâmetro externo igual a 126,0 mm e 41 dentes, enquanto a engrenagem acoplada possui 200,0 mm de diâmetro externo.
Sabendo que a distância entre os centros da engrenagem é de 160,0 mm, o ângulo de inclinação da hélice da engrenagem helicoidal vale

Durante a soldagem de peças metálicas podem ocorrer defeitos que comprometem a qualidade da ligação executada e a durabilidade da peça.
Assinale a opção que apresenta uma possível causa para o aparecimento de respingos na soldagem por arco elétrico.

Os mancais têm a função de servir de suporte a eixos, de modo a reduzir o atrito e amortecer choques ou vibrações. Eles podem ser de deslizamento ou de rolamento.
Assinale a opção que apresenta uma vantagem dos mancais de rolamento em relação aos de deslizamento.
