Considere uma atividade manutenção corretiva em uma instalação elétrica de baixa tensão, em que se observa um aquecimento excessivo nos condutores junto ao disjuntor e escurecimento dos terminais do disjuntor.
Valendo-se dos princípios da manutenção elétrica e das exigências da NR-10, a opção mais adequada para a solução do problema está de acordo com o que se apresenta em:

Considere uma instalação elétrica de baixa tensão, onde encontram-se instalados dois disjuntores, conforme apresentados abaixo:

• O disjuntor principal (D1), instalado no quadro geral, possui corrente nominal de 100 A e curva de disparo tipo C.
• O disjuntor secundário (D2), instalado no quadro de distribuição do setor, possui corrente nominal de 32 A e curva de disparo tipo C.

Sabe-se que o tempo de atuação dos disjuntores depende da corrente de curto-circuito e que o objetivo da coordenação é garantir seletividade, ou seja, que apenas o disjuntor mais próximo da falta (D2) atue. A respeito desta situação, considere asa afirmativas abaixo:

I. Para garantir seletividade total entre D1 e D2, o tempo de atuação de D1 deve ser superior ao de D2 para qualquer corrente de curto-circuito até o valor de interrupção de D2.
II. Se a corrente de curto-circuito no ponto protegido por D2 for de 2 kA, existe possibilidade de atuação simultânea, comprometendo a seletividade.
III. O uso de disjuntores com curvas de disparo diferentes, D1 tipo C e D2 tipo D, melhora a seletividade entre os dispositivos.

Está correto o que se apresenta em

Um circuito é constituído por um fio de cobre de seção igual 1,5 mm² é protegido por um disjuntor de 50 A. A resistividade do fio de cobre é de 0,0225 ohm.mm²/m e a corrente de atuação do disjuntor é igual a 10 vezes a sua corrente nominal. Sabendo-se que a tensão de alimentação é de 127 V, pode-se dizer o maior comprimento que o circuito pode assumir, de modo a garantir a segurança do usuário quanto a um contato indireto é, aproximadamente, igual a

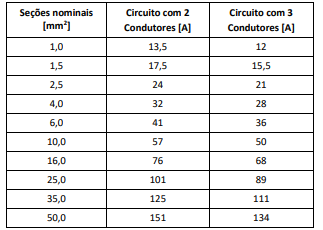

Um circuito de 200 V alimenta um equipamento de 4,0 kW. Este circuito compartilha o eletroduto com outros circuitos, implicando em um fator de correção de 0,7 e a temperatura ambiente do local é de 30° . A tabela abaixo apresenta a capacidade de condução de corrente para temperatura ambiente de 30 °C, em ampères:



A menor sessão do condutor, a fim de atender ao critério de capacidade de condução de corrente elétrica, é:

Em uma luminária de uma instalação elétrica de baixa tensão, chega um circuito que a alimentará composto de fase, neutro e terra. A partir dessa luminária, o seu acionamento será realizado por meio de dois interruptores paralelos e um intermediário, onde a caixa de cada um desses interruptores ligam-se individualmente por meio de eletrodutos até a caixa da luminária.
Os quantitativos corretos de fios de retornos em cada um dos três ramos de eletrodutos são apresentados em:

Uma sala retangular possui 10 m de comprimento, 5 m de largura e 3 m de altura. Para atender aos níveis de iluminância recomendados, deseja-se projetar a iluminação utilizando luminárias com lâmpadas de 1000 lúmens cada. Sabe-se ainda que o fator de manutenção (FM) é 0,8 e o fator de utilização (FU) é 0,5. A fim de se alcançar uma iluminância de 400 LUX, são necessárias

Considere um circuito de acionamento de um motor trifásico que se utiliza de uma contatora para ligar e desligar o motor. O circuito possui um botão de partida (liga), um botão de parada (desliga) e um contato auxiliar de selagem da contatora.
A respeito desse circuito, é correto o que se apresenta em:

Um motor de corrente contínua (CC) é alimentado com 200 V. A resistência total do circuito de armadura (incluindo escovas) é de 1,0 Ω, e a corrente de armadura, em plena carga, é de 25 A.
A tensão interna gerada no motor é:

Um motor de indução trifásico de 4 polos é alimentado por uma rede de 50 Hz. Quando em plena carga, sua velocidade medida é de 1.470 rpm.
O escorregamento desse motor é:

Considere as afirmativas abaixo a respeito do motor síncrono:

I. O motor síncrono pode partir diretamente da rede elétrica, tendo em vista que seu rotor gira em sincronia com o campo girante desde o seu acionamento.
II. O motor síncrono, mesmo com a variação da carga, mantém a velocidade constante, desde que permaneça dentro dos limites do seu conjugado.
III. O motor síncrono permite ajustar sua velocidade de acordo com a carga aplicada.

Está correto o que se apresenta em
