Prova Completa: Analista Legislativo - Engenharia Civil (ALESP - FCC

2630363 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

SolosSondagens de Solos

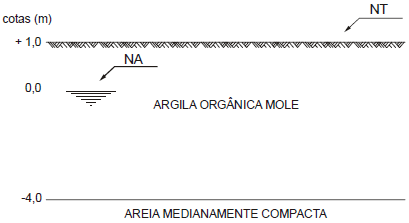

Considere o seguinte perfil geotécnico determinado por sondagens:

Enunciado 3244211-1

Dados:

− Peso específico natural da argila orgânica mole: 16 kN/m³

− Pressão de sobreadensamento (pré-adensamento da argila orgânica mole): 31 kPa.

− RSA = Razão de Sobreadensamento (OCR = Over Consolidation Ratio)

Para a construção de um conjunto comercial de 3 pavimentos sobre o perfil geotécnico da figura, será necessário a construção de um aterro de 2 m acima do nível do terreno. Considerando que o peso específico natural do aterro quando compactado é 18,5 kN/m³, após a construção do aterro o terreno sofrerá

Provas

Questão presente nas seguintes provas

2630362 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

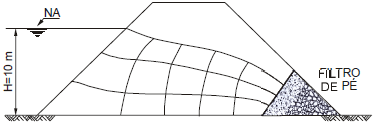

Considere a barragem homogênea de terra da figura a seguir:

Sabendo-se que a permeabilidade do solo é de 2 × 10^-8 m/s, a vazão através do maciço é, em m³/s/m,

Provas

Questão presente nas seguintes provas

2630361 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

SolosCaracterísticas e Propriedades dos Solos

Para uma amostra de areia siltosa sedimentar retirada de 3,5 m de profundidade, abaixo do nível d’água, com teor de umidade de 80% e massa específica dos sólidos de 25 kN/m ³, o valor do seu peso específico natural é, em kN/m ³,

Provas

Questão presente nas seguintes provas

2630360 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

Para a execução de uma obra foi especificado o traço em massa de agregados secos (1:2,5:3,6:0,675), para ser produzido na própria obra em betoneira estacionária.

Desprezando o volume de vazios com ar do concreto fresco adensado e, considerando os seguintes dados:

− cimento: massa específica dos sólidos = 4,0 g/cm³

− areia: massa específica dos sólidos = 2,5 g/cm³

− brita: massa específica dos sólidos = 3,0 g/cm³

a massa de cimento necessária, para a produção de 1 m³ de concreto é, em kg,

Provas

Questão presente nas seguintes provas

2630359 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

Nas instalações elétricas de baixa tensão, se em um circuito monofásico a seção do condutor fase de cobre é 35 mm ², a seção do condutor neutro de mesmo material é, em mm ²,

Provas

Questão presente nas seguintes provas

2630358 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

No dimensionamento à flexão simples de vigas de concreto armado, o estado limite último no domínio 3 é definido por:

A

ruptura convencional por deformação plástica excessiva com tração não uniforme, sem compressão.

B

ausência de ruptura à compressão do concreto e por alongamento máximo permitido para o aço.

C

ruptura convencional à compressão do concreto e por escoamento do aço (ε_s≥ε_yd).

D

ruptura convencional à compressão do concreto e aço tracionado sem escoamento (ε_s<ε_yd).

E

ruptura convencional por encurtamento limite do concreto com compressão não uniforme, sem tração.

Provas

Questão presente nas seguintes provas

2630357 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

Uma barra de aço com 20 cm² de área da seção transversal e comprimento de 2 m, submetida a uma carga axial de tração de 30 kN, apresenta um alongamento de 0,15 mm. O módulo de elasticidade do material, em GPa, é

Provas

Questão presente nas seguintes provas

2630356 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

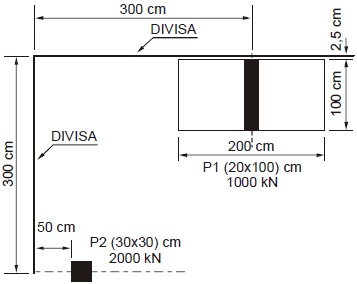

Considere a seguinte figura:

No dimensionamento da fundação direta para o pilar P2 de dimensões 30 cm × 30 cm, com carga de 2000 kN, a sapata mais indicada, distanciada de 2,5 cm da divisa, é

Provas

Questão presente nas seguintes provas

2630355 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

Considere os seguintes dados geotécnicos de um solo argiloso:

− massa específica saturada = 1,78 g/cm³

− teor de umidade natural = 25%

− coesão (c) = 20 kPa

− ângulo de atrito interno (!$ \phi !$) = 10°

− altura crítica de corte: !$ \large{Hcr={2,67c\over\gamma} \times tg\left (45^\circ+{\phi\over2}\right )} !$

− fator de segurança mínimo = 1,5

− aceleração da gravidade g = 10 m/s²

− tg 50 = 1,2

O projeto de expansão de um estacionamento na cidade de São Paulo previu um corte vertical com 3 m de altura e 80 m de comprimento, em um talude de solo argiloso.

Sabendo-se que a cidade de São Paulo está sujeita a elevados índices pluviométricos, o corte, do ponto de vista geotécnico,

A

necessita de obra de contenção, pois o fator de segurança calculado de 0,89 é inferior ao valor mínimo estipulado em 1,5.

B

não necessita de obra de contenção, pois o fator de segurança calculado de 1,60 é superior ao valor mínimo estipulado em 1,5.

C

necessita de obra de contenção, pois o fator de segurança calculado de 0,75 é inferior ao valor mínimo estipulado em 1,5.

D

não necessita de obra de contenção, pois o fator de segurança calculado de 2,00 é superior ao valor mínimo estipulado em 1,5.

E

necessita de obra de contenção, pois o fator de segurança calculado de 1,2 é inferior ao valor mínimo estipulado em 1,5.

Provas

Questão presente nas seguintes provas

2630354 Ano: 2010
Disciplina: Engenharia Civil
Banca: FCC
Orgão: ALESP

Provas:

Analista Legislativo - Engenharia Civil
Provas ×

Sabendo-se que o azimute à direita da estaca A para a estaca B é 189°50’ e o rumo da estaca C para a estaca B é S10°10’E, o ângulo ABC, medido no sentido horário, é
