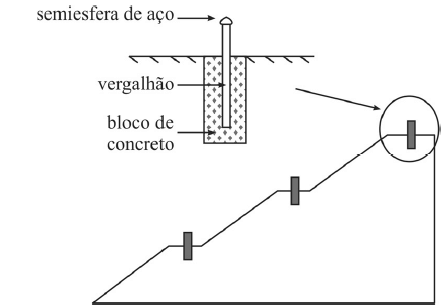

O surgimento de possíveis deslocamentos em barragens pode ser monitorado por meio de marcos superficiais, os quais são constituídos por uma estrutura de vergalhão de aço com uma semiesfera na parte superior. O vergalhão é chumbado em um bloco de concreto, conforme ilustrado a seguir.

Fonseca. Auscultação por instrumentação de barragens de terra e enrocamento para geração de energia elétrica – estudo de caso das barragens da UHE São Simão. Dissertação de mestrado em Engenharia Civil, Universidade Federal de Ouro Preto, 2003 (com adaptações).

Tendo como referência as informações precedentes, julgue o item subsequente.

Os marcos superficiais mencionados nessas informações podem ser instalados tanto em taludes de montante como em taludes de jusante.

O surgimento de possíveis deslocamentos em barragens pode ser monitorado por meio de marcos superficiais, os quais são constituídos por uma estrutura de vergalhão de aço com uma semiesfera na parte superior. O vergalhão é chumbado em um bloco de concreto, conforme ilustrado a seguir.

Fonseca. Auscultação por instrumentação de barragens de terra e enrocamento para geração de energia elétrica – estudo de caso das barragens da UHE São Simão. Dissertação de mestrado em Engenharia Civil, Universidade Federal de Ouro Preto, 2003 (com adaptações).

Tendo como referência as informações precedentes, julgue o item subsequente.

Os referidos marcos superficiais não são capazes de detectar deslocamentos verticais em barragens.

Considerando os instrumentos utilizados para o monitoramento de diferentes parâmetros relacionados a barragens, julgue o item que se segue.

Uma das vantagens do uso de réguas graduadas para monitorar o nível d’água de barragens é a ausência de erros sistemáticos nas leituras rotineiras.

Considerando os instrumentos utilizados para o monitoramento de diferentes parâmetros relacionados a barragens, julgue o item que se segue.

A inspeção visual é mais apropriada para detectar presença de fissuras por ressecamento em barragens do que por placas de recalque.

Medições de vazão (Q) podem ser embasadas em placas triangulares, ou na equação I (fórmula de Thompson) ou na equação II, apresentadas a seguir, nas quais h é a altura da coluna d’água acima do vértice da placa, em metros.

Equação I: Q (m³/s) = 1,40 × h^5/2
Equação II: Q (m³/s) = 1,40 × h^2,8

Com base nessas equações, julgue o item a seguir.

A equação I, em relação à equação II, tende a apresentar maiores valores de vazão.

Com relação aos diferentes tipos de piezômetros, julgue o item subsequente.

O tempo de resposta de leitura de um piezômetro do tipo tubo aberto é maior que o de um piezômetro hidráulico.

Com relação aos diferentes tipos de piezômetros, julgue o item subsequente.

O tempo de resposta de leitura dos piezômetros é inversamente proporcional à porosidade do solo.

A respeito de modelagem de barragens de terra, julgue o item subsequente.

A adoção do método de análise de tensões efetivas tem como vantagem a possibilidade de verificação do projeto por meio dos valores reais da pressão neutra, com o uso de piezômetros instalados na obra.

A respeito de modelagem de barragens de terra, julgue o item subsequente.

Como os solos que compõem as barragens possuem um comportamento elástico, para fins de dimensionamento, os parâmetros de poropressão são considerados constantes.

A respeito de modelagem de barragens de terra, julgue o item subsequente.

Pela teoria de Mohr-Coulomb, a ruptura do solo ocorre quando ele está exposto a uma tensão máxima de cisalhamento, independentemente da tensão normal existente no momento da ruptura.
