As afirmativas a seguir tratam da utilização do Dispositivo Residual de proteção contra choques elétricos (DR).

I. O dispositivo residual de proteção contra choque elétrico (DR) apenas pode ser utilizado em instalações elétricas com sistema de aterramento TNC.

II. Em um circuito elétrico protegido por dispositivo Residual é necessária a utilização do condutor de proteção (PE).

III. Para utilizar o dispositivo residual de proteção contra choque elétrico, a instalação deve possuir sistema de aterramento do tipo TN-S ou sistema TT.

IV. Em circuitos que possuem proteção contra choque elétrico, através de separação elétrica, não e permitida a utilização de aterramento da massa da carga.

V. Dispositivos de proteção residual protegem os circuitos contra sobrecargas.

Assinale a alternativa que indica todas as afirmativas corretas.

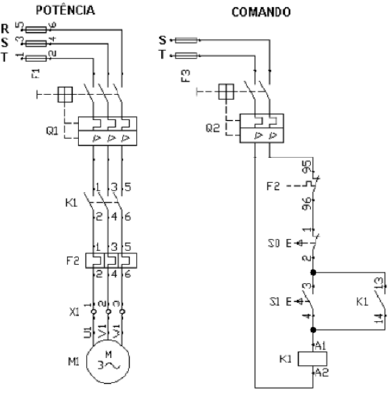

O diagrama unifilar abaixo representa um circuito de comando industrial.

Assinale a alternativa INCORRETA com relação ao diagrama apresentado:

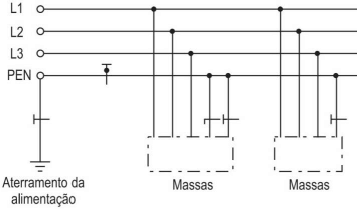

A NBR 5410 define os tipos de aterramento utilizados nos sistemas elétricos. A classificação depende da maneira como um equipamento ou sistema é aterrado e também do dispositivo de proteção utilizado. A figura abaixo apresenta um tipo de aterramento utilizado nos sistemas elétricos.

Assinale a alternativa correta que corresponde ao sistema de aterramento apresentado na figura acima.

Os acionamentos de motores de indução são responsáveis pela maior parte da energia consumida no setor industrial. A norma brasileira exige que motores com mais de 5 CV de potência nominal sejam acionados através de um circuito com compensação de corrente, a fim de minimizar o alto pico de corrente na partida.

Assinale a alternativa abaixo que explica corretamente o método de redução de corrente de partida utilizando uma chave de partida estrela-triângulo:

Se num plano transversal à lâmpada, todos os vetores que dela se originam tiverem suas extremidades ligadas por um traço, obtém-se a Curva de Distribuição Luminosa (CDL). Em outras palavras, a CDL é a representação da Intensidade Luminosa em todos os ângulos em que ela é direcionada num plano. De acordo com a figura da Curva de Distribuição Luminosa demonstrada abaixo e sendo valores desta uniformizados a 1cd/1000 lm, assinale a alternativa que representa qual a intensidade luminosa dessa lâmpada com fluxo luminoso de 3350 lm a 30° da origem.

Em relação à NR – 10, é correto afirmar que:

A NR10 é a Norma Regulamentadora emitida pelo Ministério do Trabalho e Emprego do Brasil que tem por objetivo garantir a segurança e a saúde dos trabalhadores que interagem com instalações e serviços em eletricidade. Em sua edição dada pela portaria MTE 598 de 07/12/2004, define as obrigações do empregador com relação à segurança de seus colaboradores. Segundo esta norma, a única alternativa que NÃO é uma dessas obrigações atualmente:

Que características abaixo são obtidas através do ensaio de circuito aberto de um transformador?

O uso de banco de capacitores para correção do fator de potência deve respeitar as seguintes condições para operação normal:

I. Os condutores devem ser dimensionados para suportar 150% da corrente nominal do banco de capacitores.

II. A tensão eficaz, (incluindo a componente provocada pelas harmônicas), deve inferior a 110% do valor nominal dos capacitores.

III. É permitida a instalação de banco de capacitores ligados em estrela com neutro aterrado.

IV. A potência máxima do banco de capacitores fixos a ser instalado em unidade consumidora de baixa tensão depende da potência do transformador que supre a rede secundária.

V. A tensão de pico (incluindo a componente provocada pelas harmônicas), deve ser inferior a 80% do valor nominal dos capacitores.

A alternativa que apresenta a sequência de respostas verdadeiras é:

Segundo a Norma de Acesso, Conexão e Uso do Sistema de Distribuição por Agentes Geradores de Energia Elétrica da Coelba, no pedido de acesso do gerador NÃO é necessário informar:
