parâmetro		mín.	nom.	máx.	unidade
VCC	tensão de alimentação	4,5	5	5,5	V
VIH	tensão de entrada em nível alto	2			V
VIL	tensão de entrada em nível baixo			0,8	V
VOH	tensão de saída em nível alto	4	5		V
VOL	tensão de saída em nível baixo		0	0,4	V

Na tabela acima, é apresentada a especificação técnica de um circuito digital da família TTL. Considere que mín., nom. e máx., na tabela, sejam designações para valores de tensão mínima, nominal e máxima, respectivamente. Com base na tabela, julgue o item.

A margem de ruído para o estado baixo é inferior a 0,5 V.

Considerando que, no circuito da figura acima, o amplificador operacional seja ideal, julgue o item a seguir.

Se R₃ = R₁ e R₄ = R₂, então !$ v_{ \times} (t) = { \Large { R_2 \over R_1}} \left [ v_1 (t) - v_2 (t) \right ] !$

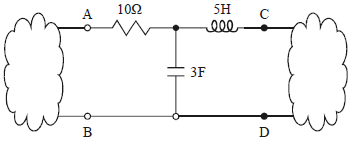

No circuito ilustrado acima, duas malhas são interconectadas por um quadripolo, com terminais de entrada A e B e terminais de saída C e D. O circuito está operando em regime permanente. As tensões e correntes em qualquer ponto do circuito têm forma de onda senoidal com frequência igual a !$ \omega !$ rad/s. Com base nessas informações, julgue o item abaixo.

As impedâncias dos circuitos aberto de entrada e de saída do quadripolo são, respectivamente, iguais a !$ ( 10 + j 3 \omega ) \times ( j 5 \omega)^{-1} \Omega !$ e !$ 10^{-1} \times j 8 \omega \Omega !$.

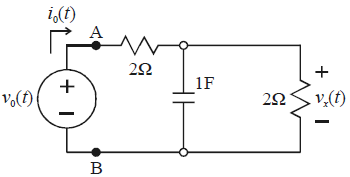

No circuito da figura acima, a tensão de entrada, !$ v_0 (t) = A cos ( \omega t + \theta) !$ V, é representada, na forma fasorial, por !$ v_0 = A e^{ j \theta} !$ V, em que !$ j = \sqrt{ -1} !$. Considerando que esse circuito esteja operando em regime permanente, julgue o item a seguir.

A impedância equivalente vista pela fonte (isto é, entre os terminais A e B) é igual a !$ ( 2 + j 2 \omega) \times ( 1 + j 4 \omega)^{-1} \Omega !$.

No circuito da figura acima, a tensão de entrada, !$ v_0 (t) = A cos ( \omega t + \theta) !$ V, é representada, na forma fasorial, por !$ v_0 = A e^{ j \theta} !$ V, em que !$ j = \sqrt{ -1} !$. Considerando que esse circuito esteja operando em regime permanente, julgue o item a seguir.

Se V_x é a representação fasorial da tensão de saída v_x(t), então !$ V_{ \times} = ( 2 + j 2 \omega)^{-1} V_0 !$

!$ { \Large { V_2 - V_0 \over R_1}} + { \Large { V_2 \over R_2}} - I_0 + { \Large { V_2 - V_{ \times} \over R_3}} = 0 !$.
