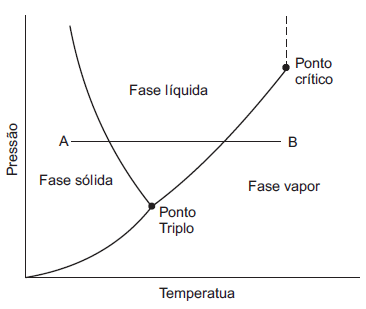

A figura apresentada a seguir é um esboço do diagrama de fases da água. Trata-se de uma projeção da superfície tridimensional p-v-T (pressão - volume específico - temperatura) sobre o plano pressão-temperatura.

Considerando-se as informações apresentadas e a análise da figura, qual das seguintes conclusões está INCORRETA?

Uma bomba centrífuga é utilizada em um determinado sistema, fornecendo a vazão correta, porém apresentando uma altura de carga muito inferior à necessária. Uma possível solução para tal problema é

Um escritório no inverno é aquecido com uma bomba de calor. A temperatura do escritório deve ser mantida a 24 °C, enquanto o ambiente externo permanece a −8 °C. A potência necessária para acionar a bomba de calor é de 3 kW. Supondo-se que o ciclo da bomba de calor seja reversível, a taxa de transferência de calor do escritório para o ambiente externo, em kW, é

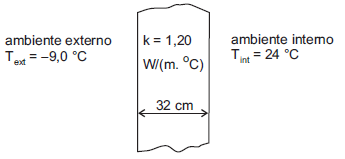

Um engenheiro deseja calcular os coeficientes de película interno e externo à parede de um laboratório situado na França. Para isso, ele realiza algumas medidas, obtendo 14 °C para a temperatura da face interna da parede e -6 °C para a temperatura da face externa da parede. Nesse mesmo dia, ele verifica também as temperaturas interna e externa ao recinto, desenhando o esboço a seguir.

Após realizar os cálculos, considerando a condutividade térmica apresentada para o material da parede, o engenheiro obterá para os coeficientes de película interno e externo, respectivamente, em W/(m².°C),

Um engenheiro necessita determinar a deflexão L de um manômetro de dois fluidos líquidos como mostra a figura acima. A massa específica do fluido 1 vale 1000 kg/m³ e a do fluido 2 vale 3000 kg/m³. A aceleração da gravidade corresponde a 10 m/s². Sabendo que a diferença de pressão (p_A – p_B) é de 650 N/m² , após os cálculos, o engenheiro obtém para L, em mm,

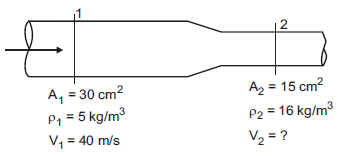

A figura a seguir ilustra o escoamento de um gás em regime permanente através de um trecho de uma tubulação.

Considerando-se os dados apresentados referentes à seção 1 e à seção 2, têm-se para a velocidade V₂, em m/s,

O processo de soldagem que produz a união por fusão dos elementos metálicos através do arco elétrico estabelecido entre um eletrodo de tungstênio, não consumível, e a peça ou um bocal constritor, que limita o diâmetro do arco e aumenta a intensidade da fonte de calor, com a presença de fluxo de gases, é

A utilização de pastilhas intercambiáveis de metal duro para usinagem tem reduzido custos da indústria, pois preserva o corpo da ferramenta, substituindo apenas a pastilha, seja em troca de pastilhas diferentes, ao usinar diferentes materiais ou ao apresentar desgaste elevado. As pastilhas são divididas comercialmente em diferentes classes para usinar diferentes materiais. As características do material a seguir relacionam-se a três diferentes classes de pastilhas.

I - Nesta classe, a pastilha é composta de carbonetos de tungstênio aglomerados pelo cobalto, indicada para usinagem de materiais frágeis que formam cavacos curtos, como ferros fundidos e latões.

II - Com elevado teor de TiC e TaC, esta classe apresenta alta dureza a quente e resistência ao desgaste, e é indicada para a usinagem de aços e materiais dúcteis em geral.

III - Esta classe tem propriedades intermediárias entre as classes I e II e é destinada a ferramentas com aplicações múltiplas.

A relação correta entre material e classe da pastilha é:

A maioria dos ferros fundidos utilizados na indústria apresenta, na composição química, teor de carbono entre 3 e 5%, além de outros elementos de liga. A denominação recebida se deve ao fato de fundir a temperaturas mais baixas que os aços, além de compor peças de estrutura frágil, adequadas a serem fabricadas a partir do processo de fundição. Dentre esses materiais, está o Ferro Fundido Branco, que se caracteriza por apresentar

A seleção de materiais é uma atividade da Engenharia que envolve um processo de decisão não trivial, pois deve-se realizar uma escolha entre as propriedades, por vezes uma em detrimento de outra, em função das condições de utilização da peça. Para selecionar um material, deve-se considerar, além das questões econômicas, fatores como corrosão, desgaste e integridade estrutural. A seleção de um aço de alta resistência e baixa liga (ARBL ou, em inglês, HSLA) está relacionada à aplicação em
