Questões do Concurso CAGEPA - CESPE / CEBRASPE

Em uma carga trifásica equilibrada em triângulo, as correntes de linha têm módulos iguais a !$ \sqrt 3 !$ x I_fase , em que I_fase é o módulo da corrente da fase, com fases separadas por 120⁰ entre si.

B

A potencia instantânea fornecida a uma carga trifásica equilibrada é igual a !$ \dfrac{v^2}{R} !$.

C

Um sistema elétrico trifásico cujas tensões de fase são iguais a V ∠ 0º, 2∠ 120º e 2v ∠ 120⁰ possui tensões de fase equibradas.

D

Em um sistema estrela - estrela equilibrado de três linhas, a tensão das linhas possui módulo igual a !$ \dfrac{1}{3} !$ do módulo da tensão de fase.

E

Em um sistema estrela - estrela equilibrado, as tensões de linha possuem fases iguais a 0⁰, 120⁰ e -120⁰.

Provas

Questão presente nas seguintes provas

3364053 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: CAGEPA

Provas:

Técnico de Eletrônica
Provas ×

Com relação aos tipos de potência (ativa, reativa ou aparente) e componentes de circuito (resistivos e reatâncias), assinale a opção correta.

A

O fator de potência em um circuito é dado por F_P = P/P_Q, em que P é a potência ativa e P_Q é a potência reativa no circuito.

B

A potência aparente em um circuito trifásico é dada pelo produto entre a corrente e a tensão que está em fase com ela.

C

Em um circuito trifásico, a potência ativa é equivalente à multiplicação entre a corrente e as tensões existentes no circuito, independentemente de suas respectivas fases.

D

A potência reativa em um circuito polifásico é equivalente ao negativo do produto da corrente com a parcela de tensão que está em quadratura a ela.

E

Nas reatâncias capacitivas, a corrente apresenta um atraso em sua fase.

Provas

Questão presente nas seguintes provas

3364052 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: CAGEPA

Provas:

Técnico de Eletrônica
Provas ×

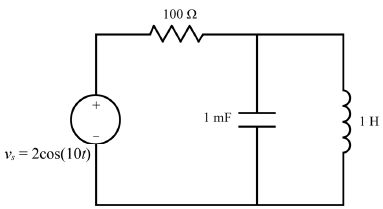

Enunciado 3849906-1

Com relação ao circuito esquematizado acima, assinale a opção correta.

A

A potência aparente fornecida pela fonte é 20 x 10^-3 (1 - j ) VA.

B

O fator de potência do circuito é igual a !$ - \dfrac{\sqrt 2}{2} !$.

C

A impedância equivalente da associação entre o indutor e o capacitor do circuito é igual a 200 j!$ \Omega !$ no domínio da frêquencia.

D

A associação entre todas as impedâncias do circuito possui impedância equivalente igual a 50 + 200j!$ \Omega !$, no domínio da frequência.

E

A corrente que passa pelo resistor é igual a (80 - 20j) mA.

Provas

Questão presente nas seguintes provas

3364051 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: CAGEPA

Provas:

Técnico de Eletrônica
Provas ×

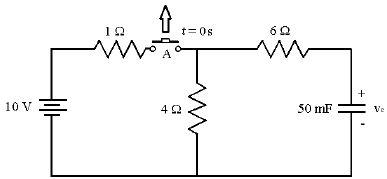

Enunciado 3849905-1

Considerando que, no circuito esquematizado acima, a chave A fica fechada por um longo período e, em t = 0 s, a chave é aberta, assinale a opção correta.

Provas

Questão presente nas seguintes provas

3364050 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: CAGEPA

Provas:

Técnico de Eletrônica
Provas ×

Enunciado 3849904-1

A partir da análise do circuito precedente, julgue os próximos itens.

I Se um resistor de 150 Ω for inserido entre os pontos A e B, a fonte de tensão fornecerá 20 mA de corrente ao circuito.

II Se os pontos A e B forem curto-circuitados, a potência elétrica dissipada pelo resistor de 100 Ω será igual a 40 mW.

III Se dois resistores, um de 150 Ω e outro de 300 Ω, associados em paralelo, forem inseridos entre os pontos A e B, a tensão entre esses pontos será igual a 4 V.

Assinale a opção correta.

Provas

Questão presente nas seguintes provas

3364049 Ano: 2024
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: CAGEPA

Provas:

Técnico de Eletrônica
Provas ×

O funcionamento de um circuito eletrônico cujo objetivo é realizar o controle proporcional de um sistema pode ser representado, no plano de coordenadas x0y, pela equação y - y₀= Kp ^. (x - x₀), em que K_pé valor da constante de proporcionalidade do circuito, y corresponde ao valor do sinal de saída e x, ao erro do sistema. Sabe-se que o gráfico do sinal de saída em função do erro do sistema passa pelos pontos de coordenadas (3, 2) e (8, 4).

Com base nessas iinformações, assinale a opção correta.

A

A reta y = 2,5 x + 0,8 é ortogonal à reta do sinal de saída em função do erro.

B

A reta y = 1,2 x - 2,2 intercepta a reta do sinal de saída em função do erro no ponto de coordernadas (4,3,6).

C

A constante de proporcionalidade do circuito é igual a 2,5.

D

O gráfico do sinal de saída em funções do erro é uma reta decrescente.

E

O gráfico do sinal de saída em função do erro corta o eixo y no ponto de coordenadas (0,0,8).

Provas

Questão presente nas seguintes provas

3364048 Ano: 2024
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: CAGEPA

Provas:

Técnico de Eletrônica
Provas ×

A quantidade de calor dissipado por um sistema pode ser obtida pela função y(x) R . t . x² -K, em que y(x) é o calor, em joules, x é a corrente elétrica, em amperes, que passa pelo circuito durante o tempo t , em segundos , R é a resistencia elétrica do circuito, e K é a constante de estado inicial do sistema.

Com base nessas informações, e considerando que K > 0, assinale a opção correta.

A

Um sistema com K = 0 e R = 50!$ \Omega !$, que receba 1A de corrente direita por tempo t=1 min, gerará 50J de enegia.

B

Com R e t são variáveis positivas, a curva de y(x) em função de x possui concavidade voltada para baixo.

C

A função y(x) tem raízes iguais a + !$ \dfrac{{\sqrt R ^. t^. K}}{R ^. t} !$.

D

O gráfico da função y(x) é o ilustrado corretamente a seguir.

Alternativa 4-1
