A válvula de retenção é um dispositivo utilizado nas instalações hidráulicas.

Assinale a alternativa correta em relação ao assunto.

O sistema de abastecimento de água representa o conjunto de obras, equipamentos e serviços destinados ao abastecimento de água potável de uma comunidade para fins de consumo doméstico, serviços públicos, consumo industrial e outros usos.

Nesse contexto:

1. Estação elevatória é o conjunto de instalações hidráulicas, mecânicas e elétricas destinadas a transportar e elevar a água.
2. Adutora é o conjunto de obras estruturais destinadas ao armazenamento de água após seu tratamento.
3. Captação pode ser definida como o conjunto de estruturas e dispositivos construídos ou montados junto a um manancial com a finalidade de criar condições para que dali seja retirada água em quantidade capaz de atender ao consumo.

Assinale a alternativa que indica todas as afirmativas corretas.

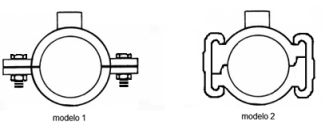

Em sistemas distribuição de água potável à temperatura ambiente, são utilizados vários materiais, tubulações e conexões. As peças abaixo são apropriadas para execução de derivação da tubulação da rede de abastecimento para a unidade consumidora.

Assinale a alternativa que identifica as peças representadas pelos dois modelos apresentados.

Em uma edificação, o reservatório superior, instalado na cobertura, abastece via gravidade cada pavimento.

De acordo com o esquema ao lado, é possível afirmar que a pressão no pavimento identificado pelo ponto B é:

Considerando a necessidade de fiscalizar o quantitativo realizado de uma obra de implantação de rede, foi necessário conferir a medição realizada na obra. Porém, quando da medição, os responsáveis utilizaram unidades de medida diferentes. Os trechos medidos foram de 127 m + 1,04 km + 3450 cm.

Assim, a soma total foi de:

Para medir uma determinada pressão em hidráulica, a unidade de medida mais utilizada é o quilograma força por centímetro quadrado (kgf/cm²). Mas é possível encontrar outras unidades de medidas, como por exemplo, m.c.a (metro de coluna d’água).

Nesse caso, a relação entre as unidades é:

O teste de fluxo de esgoto tem o objetivo de verificar se todos os pontos que geram esgoto doméstico, como banheiros, cozinhas e áreas de serviço, estão conectados à rede pública de esgotamento sanitário e também se os pontos de coleta das águas pluviais estão sendo encaminhados à mesma rede pública.

Para realização do teste é utilizado(a):

O teste da fumaça é utilizado para identificar vazamentos nas vias públicas, residências e prédios particulares. Técnicos aplicam na rede de esgoto, através de máquina injetora, uma fumaça não tóxica.

Com a fumaça lançada nas galerias ou poços de visita, é possível detectar:

1. ligações clandestinas.
2. infiltrações em pisos e passeios.
3. contribuições de águas pluviais nas redes de esgotos sanitários.

Assinale a alternativa que indica todas as afirmativas corretas.

Algumas técnicas não destrutivas podem ser utilizadas para localizar vazamentos invisíveis em instalações hidráulicas.

Quanto ao equipamento denominado “geofone” para essa atividade, considere as informações abaixo:

1. Todo geofone tem seu funcionamento baseado em campos magnéticos.
2. O uso do geofone tem algumas limitações: pressão hidráulica muito baixa ou excesso de ruídos no ambiente que podem interferir na busca.
3. O geofone permite localizar os vazamentos invisíveis pelo ruído e as vibrações causadas pelos mesmos.

Assinale a alternativa que indica todas as afirmativas corretas.

A vídeoinspeção intratubular de redes e ramais de esgoto permite visualizar:

1. obstruções e infiltrações.
2. corrosão e tubo desgastado.
3. quebras e rachaduras na tubulação.

Assinale a alternativa que indica todas as afirmativas corretas.
