Analise as afirmativas abaixo com relação aos fluidos e filtros hidráulicos:

1. O filtro hidráulico deve ser sempre posicionado na linha de sucção do fluido, logo na saída do reservatório de fluido hidráulico.

2. O material dos meios filtrantes de filtros hidráulicos que possui maior eficiência de captura e capacidade de retenção é a tela, seguida da celulose (papel) e, por último, a fibra de vidro.

3. Uma grande parte das falhas em sistemas hidráulicos e de lubrificação ocorrem devido ao excesso de contaminação, pois as partículas de sujeira podem fazer com que máquinas caras e grandes falhem.

4. O fluido hidráulico dentro de um sistema possui quatro funções: transmissão de energia, lubrificação das partes móveis internas, transferência de calor e vedação de folgas entre partes móveis.

Assinale a alternativa que indica todas as afirmativas corretas.

Observe o símbolo da válvula hidráulica de controle direcional abaixo:

Assinale a alternativa que corresponde à descrição desta válvula em relação ao número de posições, número de vias e posição normal.

Com relação às bombas utilizadas em sistemas hidráulicos, é correto afirmar:

Com relação às regras de cotagem, é correto afirmar:

Analise as afirmativas abaixo com relação às ferramentas manuais:

1. Alicates são ferramentas manuais compostas de dois braços e um pino de articulação, tendo em uma das extremidades dos braços, suas garras, cortes e pontas, que servem para segurar por aperto, cortar, dobrar, colocar e retirar peças em montagens.

2. O alicate universal serve para efetuar operações como segurar, cortar e dobrar, e é comercializado com ou sem isolamento.

3. Chaves de aperto são ferramentas que utilizam o princípio da alavanca para apertar ou desapertar parafusos e porcas, como as chaves de boca, chaves combinadas, chave Allen, soquete, de fenda ou impacto.

4. O torquímetro é uma ferramenta especial destinada a medir o torque (ou aperto) dos parafusos conforme a especificação. No uso de um torquímetro de estalo, deve-se dar sempre 90º de aperto nos parafusos, além do ponto onde ocorreu o estalo.

Assinale a alternativa que indica todas as afirmativas corretas

Analise as afirmativas abaixo sobre a montagem de uma rede de distribuição de ar comprimido.

1. As tubulações, em especial nas redes em circuito aberto, devem ser montadas com um declive de 1% a 2%, na direção do fluxo.

2. As tomadas de ar devem ser instaladas na parte inferior do tubo principal da rede.

3. Para interceptar e drenar a água condensada na rede, devem ser instaladas derivações com drenos na parte inferior na tubulação principal.

4. Quando o consumo de ar é muito grande, visando manter uma pressão uniforme em todos os pontos do circuito, utiliza-se a rede de distribuição em circuito fechado onde, a partir da tubulação principal, são instaladas ligações em derivação que se interconectam.

Assinale a alternativa que indica todas as afirmativas corretas.

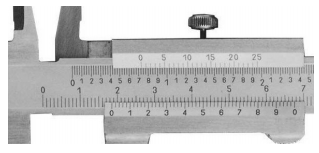

Observe a imagem do paquímetro abaixo:

Assinale a alternativa que indica corretamente, em milímetros, a leitura representada.

Os mancais de rolamento são componentes constituídos por, basicamente, dois anéis de aço separados por uma ou mais fileiras de elementos rolantes.

Com relação a este tipo de mancal, é correto afirmar:

Analise as afirmativas abaixo a respeito das engrenagens:

1. Elas permitem o aumento ou a redução das velocidades, mas com perda de sincronismo, já que há deslizamento.

2. Elas permitem o aumento ou a redução do momento torsor (Torque), mas com mínima perda de energia por causa do atrito.

3. A mudança de velocidade e torção é feita na razão entre os diâmetros primitivos das engrenagens, ou seja, é proporcional à sua relação de transmissão.

4. Em um par de engrenagens, a engrenagem menor sempre tem rotação mais baixa que a maior.

Assinale a alternativa que indica todas as afirmativas corretas.

A utilização industrial de sistemas pneumáticos é algo amplamente difundido e empregado. Particularmente nas indústrias químicas, alimentícias e farmacêuticas, é imprescindível que o ar empregado nos sistemas pneumáticos esteja isento de resíduos de óleo para evitar qualquer tipo de contaminação nos produtos.

Assinale a alternativa que indica o tipo de compressor pneumático mais indicado nessas aplicações.
