O projeto estrutural de determinada obra definiu a armadura transversal de uma viga (estribos) como sendo de 2 pernas, bitola 8,0 mm com espaçamento de 20 cm entre estribos. Por não se dispor de imediato da bitola 8,0 mm na obra, decidiu-se utilizar a bitola de 6,3 mm em substituição, mantidas todas as demais condições. O espaçamento entre os estribos, em cm, que atende da forma mais econômica ao projeto estrutural, independentemente de outras verificações, é:

Segundo a norma ABNT NBR 5444:1989 (Símbolos gráficos para instalações elétricas prediais), a figura geométrica simples que representa um interruptor é o:

Para o dimensionamento de uma caixa de gordura especial para coleta de uma cozinha de um quartel, sabe-se que o número de pessoas servidas por essa cozinha que contribui para a caixa de gordura no turno em que existe maior fluxo é 50. Segundo a norma ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário - Projeto e execução), o volume da câmara de retenção de gordura, em litros, dessa caixa de gordura especial deve ser:

De acordo com a norma ABNT NBR 7190:1997 (Projeto de estruturas de madeira), a classe de carregamento de qualquer combinação de ações é definida pela duração acumulada prevista para a ação variável, tomada como a ação variável principal na combinação considerada. Quando a ordem de grandeza da duração acumulada da ação característica é de mais de 6 meses, a classe de carregamento é denominada:

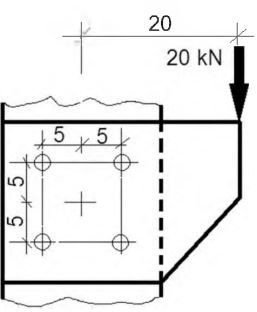

Observe abaixo a ligação de um console metálico com uma coluna através de 4 parafusos, submetido ao carregamento indicado.

Sabendo-se que as cotas estão em cm, a força máxima de corte no parafuso, em kN, sem coeficientes de segurança, é de aproximadamente:

Uma viga em concreto protendido, biapoiada, tem seção retangular 50 cm x 100 cm. Os seguintes dados relativos à seção do meio do vão dessa viga são conhecidos: a) momento fletor devido ao carregamento da viga: 2000 kN.m; b) distância entre o eixo do cabo de protensão e o fundo da viga: 20 cm e c) tensão de tração máxima na face inferior da viga: 15040 kN/m². O valor da força de protensão, em kN, é:

A norma ABNT NBR 6118:2014 (Projeto de estruturas de concreto - Procedimento) estabelece que em um pilar com dimensões transversais de 20 cm x 40 cm, o diâmetro máximo, em mm, das barras longitudinais não deve ser superior a:

Observe abaixo um pórtico plano, com apoios do 2º gênero em "A" e "B" e rotulado em "C".

O valor da reação "VB", em kN, é igual a:

Uma haste de 12 mm de diâmetro e 3,6 m de comprimento está submetida a uma carga axial centrada de 3,14 kN e trabalha dentro da região elástica. Sendo o módulo de elasticidade do material dessa haste igual a 100 GPa, seu alongamento, em mm, é de aproximadamente:

Segundo a norma ABNT NBR 9817:1987 (Execução de piso com revestimento cerâmico - Procedimento), a execução do piso com revestimento cerâmico só deve ser iniciada após ter sido concluído, entre outros, o seguinte serviço:
