As vigas certamente podem ser consideradas entre os mais importantes de todos os elementos estruturais. Citamos como exemplo elementos utilizados para suportar o piso de um edifício, a plataforma de uma ponte ou a asa de um avião. Por conta dos carregamentos aplicados, as vigas desenvolvem uma força de cisalhamento interna e um momento fletor que, em geral, variam de ponto para ponto ao longo do eixo da viga. No cálculo da tensão de flexão desenvolvida na viga, podemos considerar:

I. A tensão de flexão é considerada uma tensão normal à seção transversal.

II. O momento de inércia utilizado na equação é da seção transversal superior ou inferior à linha neutra a qual se deseja calcular a tensão de flexão.

III. No cálculo da tensão máxima de flexão, utiliza-se a distância máxima em relação ao eixo neutro.

IV. O momento fletor utilizado na equação é o valor máximo para dimensionamento.

V. Na posição da linha neutra de uma seção transversal sob tensão de flexão, a deformação é máxima.

Está CORRETO apenas o que se afirma em:

Os materiais podem ser classificados como dúcteis ou frágeis, dependendo de suas características de tensão-deformação. Qualquer material que possa ser submetido a grandes deformações antes de sofrer ruptura é denominado material dúctil. Materiais que exibem pouco ou nenhum escoamento antes da falha são denominados materiais frágeis. Considerando a deformação desses materiais, podemos observar pontos importantes:

I. Um material dúctil, como o aço doce, tem quatro comportamentos distintos quando é carregado: comportamento elástico, escoamento, endurecimento por deformação e estricção.

II. A ductilidade de um material pode ser especificada pela porcentagem de alongamento ou pela porcentagem de redução da área do corpo de prova.

III. Se a tensão ultrapassar ligeiramente o limite de proporcionalidade, o material ainda pode responder de maneira elástica.

IV. Endurecimento por deformação é usado para estabelecer um ponto de escoamento mais alto para um material. O material é submetido à deformação além do limite elástico. O módulo de elasticidade permanece o mesmo, porém, a ductilidade do material aumenta.

V. Um material é linear elástico se a tensão for proporcional à deformação dentro da região elástica. Essa propriedade é denominada Lei de Hooke, e a inclinação da curva é denominada módulo de resistência.

É CORRETO o que se afirma em:

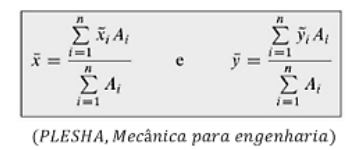

O centroide é definido como sendo a posição média de uma distribuição de formas. Se a distribuição é constituída de uma única forma, esta forma pode ser uma linha (reta ou curva), uma área ou um volume. As equações que definem a posição do centroide de uma área são apresentadas abaixo:

Sobre a equação, pode-se observar:

1. Onde n é o número de formas compostas que constitui toda a área, \( A \)\( i \) é a área de forma composta, \( i \), \( x \)_{\( i \)} \( e \) \( y \)_{\( i \)} são as localizações do centroide do elemento de área, \( A \)_{\( i \)} medido a partir da origem do sistema de coordenadas.
2. Na equação, o numerador da somatória de \(\tilde x \) _{\( i \)}\( A \)_{\( i \)} é chamado de primeiro momento da área em torno do eixo \( y \).
3. Na equação, o numerador da somatória \(\tilde y \) _{\( i \)}\( A \)_{\( i \)} é chamado de primeiro momento de área em torno do eixo \( y \).
4. Na equação, o numerador da somatória de \(\tilde x \) _{\( i \)}\( A \)_{\( i \)} é chamado de primeiro momento da área em torno do eixo \( x \).
5. Na equação, o numerador da somatória \(\tilde y \) _{\( i \)}\( A \)_{\( i \)} é chamado de primeiro momento de área em torno do eixo \( x \).

É CORRETO o que se afirma em:

As propriedades das substâncias puras são divididas em duas classes: propriedades intensivas, que independem da massa da substância, e propriedades extensivas, que dependem diretamente da massa da substância.

Assinale qual grupo de propriedades pode ser destacado como de propriedades intensivas:

Uma maneira de transmitir potência pode ser desenvolvida por meio de uma polia motora e de uma polia movida, ou múltipla, quando existem polias intermediárias com diâmetros diferentes.

Considerando a transmissão mostrada na figura acima, em que temos a relação de transmissão \( i \) = \( d \)₁⁄\( d \)₃, analise as condições:

I. Para reduzir a velocidade na transmissão, a polia movida deve ser menor que a polia motora.

II. Para aumentar a velocidade na transmissão, a polia movida deve ser menor que a polia motora.

III. Para aumentar a velocidade na transmissão, a polia movida deve ser maior que a polia motora.

IV. Para reduzir a velocidade na transmissão, a polia movida deve ser maior que a polia motora.

V. Para reduzir a velocidade na transmissão, a polia motora deve ser menor que a polia movida.

Está CORRETO apenas o que se afirmar em:

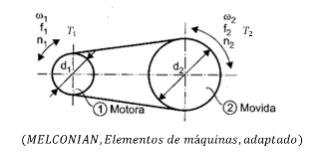

Numa transmissão de potência (Figura abaixo), a relação de transmissão é a relação entre os parâmetros de movimento circular, como a velocidade angular (w), a frequência (f), o número de voltas das polias (n) numa unidade de tempo, o torque (T) e os seus diâmetros (d). A velocidade periférica (V) é a mesma para as duas rodas.

A relação de transmissão pode ser calculada pelas expressões:

I. \( i \) = \( d \)₂⁄\( d \)₁

II. \( i \) = \( w \)₂⁄\( w \)₁

III. \( i \) = \( f \)₁⁄\( f \)₂

IV. \( i \) = \( n \)₁⁄\( n \)₂

V. \( i \) = \( T \)₁⁄\( T \)₂

Está CORRETO apenas o que se afirmar em:

Alguns dos vários tipos de mancais padronizados de rolos disponíveis são mostrados na figura abaixo. Mancais de rolos retos carregam uma carga radial maior que mancais de esferas do mesmo tamanho por causa da maior área de contato.

Dos tipos de rolamentos, assinale a alternativa que representa (em sequência, de a até f) a ordem de descrição CORRETA dos tipos de rolamento.

Uma máquina térmica que opera de forma mais eficiente entre um reservatório de alta temperatura e um reservatório de baixa temperatura é uma Máquina de Carnot. O ciclo de Carnot é constituído de duas transformações isotérmicas: uma para a temperatura T1 da fonte quente, onde ocorre o processo de expansão, e a outra temperatura T2, referente à fonte fria, onde ocorre o processo de compressão. Cada uma dessas transformações é intercalada com duas transformações adiabáticas.

Potter Merle C.; Somerton, Craig W. Termodinâmica para Engenheiros (adaptado)

Considerando o texto apresentado, avalie as asserções a seguir e a relação proposta entre elas.

I. A eficiência de uma máquina real é significativamente menor do que a eficiência de uma máquina de Carnot operando entre os mesmos limites.

PORQUE

II. A máquina de Carnot utiliza processos reversíveis para formar seu ciclo de operação.

Sobre as duas asserções, é CORRETO afirmar que:

Uma substância pura é aquela que tem composição química invariável e homogênea. Pode existir em mais de uma fase, mas a composição química é a mesma em todas as fases. Assim, água líquida, uma mistura de água líquida e vapor d’água ou uma mistura de gelo e água líquida são todas substâncias puras, pois cada fase apresenta a mesma composição química. A Figura abaixo apresenta o diagrama P-T, de uma substância pura.

Sobre o diagrama P-T, de uma substância pura, é CORRETO afirmar:

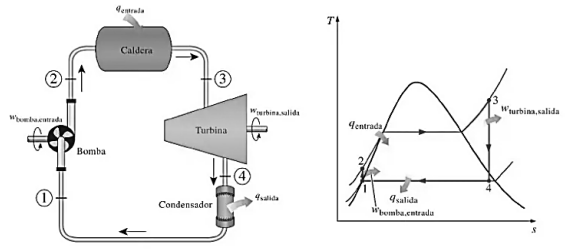

O ciclo de potência a vapor mais simples é o chamado Ciclo de Rankine, conforme mostrado na figura abaixo. Uma característica fundamental desse ciclo é que a bomba necessita pouquíssimo trabalho para fornecer água de alta pressão à caldeira.

O ciclo de Rankine é um ciclo idealizado no qual as perdas por atrito em cada um dos quatro componentes são ignoradas. Essas perdas normalmente são bastante pequenas e podem ser ignoradas por completo na nossa análise inicial. Sobre o ciclo de Rankine, é CORRETO afirmar:
