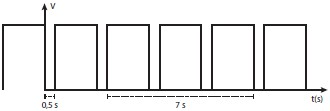

Um instrumento de medição gera um sinal periódico apresentado na figura.

Sinalize a alternativa que dá a frequência do sinal periódico.

Considerando um número complexo \( \dot{\text{a}} \) = 1 \( \angle \) 120º, assinale a resposta para o número \( \dot{\text{a}}^2 - \dot{\text{a}} \).

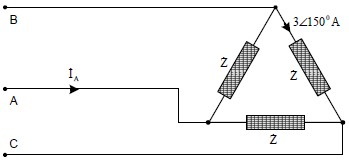

Um sistema trifásico equilibrado operando na sequência de fase ABC alimenta a carga da figura.

Assinale a alternativa correta para a corrente elétrica İ_A.

Seja o esquema de um transformador Y – zig-zag, apresentado na figura e que opera na sequência de fase ABC.

Sinalize a alternativa que indica a defasagem da corrente İ_A em relação à corrente İ_a.

Órgão criado no âmbito do MME, sob sua coordenação direta, com a função de acompanhar e avaliar a continuidade e a segurança do suprimento elétrico em todo o território nacional. Dentre suas principais atribuições se incluem: acompanhar o desenvolvimento das atividades de geração, transmissão, distribuição, comercialização, importação e exportação de energia elétrica; identificar dificuldades e obstáculos que afetem a regularidade e a segurança de abastecimento e expansão do setor elétrico.

Assinale a alternativa que identifica o órgão que atende às atribuições acima citadas:

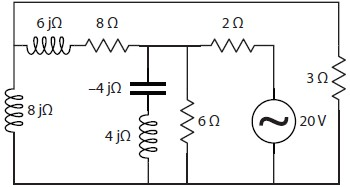

Considere o circuito apresentado na figura.

Sinalize a alternativa que representa a potência reativa consumida pela reatância indutiva de 4 j\( \Omega \).

No circuito apresentado na figura, o valor lido no voltímetro é de 20 V.

Assinale a alternativa que indica a tensão total aplicada ao circuito.

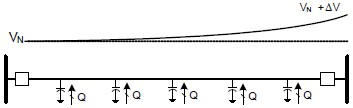

Uma linha de transmissão longa, com os cabos elétricos paralelos à superfície do solo, forma capacitores distribuídos conforme mostra a figura.

Os capacitores distribuídos injetam potência reativa capacitiva na linha de transmissão, elevando a tensão no outro terminal.

Assinale a alternativa que indica como é conhecido o fenômeno que gera a elevação de potencial ao longo da linha de transmissão.

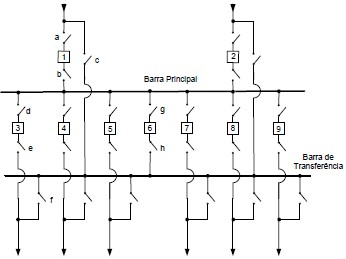

A figura apresenta uma configuração (arranjo) do tipo barra principal e de transferência, muito utilizada em subestação. A subestação opera com a barra principal a plena carga e estando a barra de transferência sem tensão. Devido a uma manutenção previamente programada, uma equipe de eletricistas necessita fazer uma intervenção no disjuntor 1.

Assinale a alternativa que representa a melhor sequência de manobras para efetuar de modo seguro a manutenção no disjuntor 1, sem perda da continuidade de serviço.

A Câmara de Comercialização de Energia Elétrica (CCEE), pessoa jurídica de direito privado, que atua sob regulação e fiscalização da ANEEL, é o órgão responsável por viabilizar as operações de compra e venda de energia elétrica entre os Agentes da CCEE, restritas ao Sistema Interligado Nacional (SIN).

Analise as afirmativas abaixo sobre a CCEE e seus agentes:

1. Os Agentes da CCEE, na condição de vendedores, deverão comprovar lastro para a venda de energia elétrica.

2. Os concessionários, permissionários ou autorizados de serviços e instalações de transmissão de energia elétrica são agentes com participação obrigatória na CCEE.

3. Os titulares de autorização para autoprodução e cogeracão com central geradora de capacidade instalada igual ou superior a 50 MW têm participação facultativa na CCEE, desde que suas instalações de geração estejam diretamente conectadas às instalações de consumo e não sejam despachadas de forma centralizada pelo ONS.

4. As operações realizadas no Mercado de Curto Prazo serão contabilizadas pela CCEE de acordo com as Regras e os Procedimentos de Comercialização, inclusive as relativas ao intercâmbio internacional de energia elétrica, definidas por regulamentação específica, devendo as exposições dos Agentes da CCEE serem valoradas ao PLD (Preço de Liquidação de Diferenças).

Assinale a alternativa que indica todas as afirmativas corretas.
