Considere o circuito apresentado a seguir.

É correto afirmar que se trata de um:

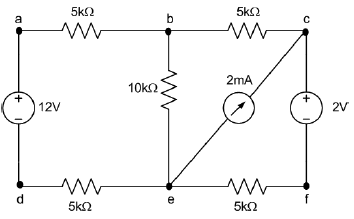

Considere o circuito mostrado a seguir:

Que alternativa define a sua principal função?

Considere o circuito amplificador a seguir:

Determine os valores que mais se aproximam do par (I_C ; V_CE) que caracteriza o seu Ponto Quiescente de polarização.

Considere que V_BE = 0,7 V e que h_FE = 25 para o transistor T₁.

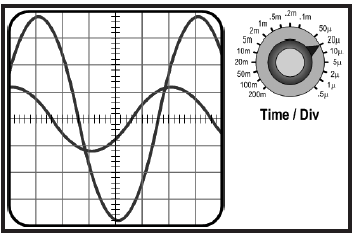

A figura abaixo foi extraída de um osciloscópio de 200 MHz e duplo canal:

Considerando que os sinais medidos não contêm qualquer tipo de distorção, as escalas de tensão são iguais, qual o valor da defasagem entre os dois sinais medidos?

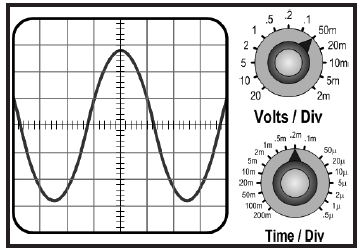

As figuras a seguir foram extraídas de um osciloscópio de 200 MHz:

Considerando que o sinal de tensão foi medido nos terminais de um resistor de 0,56 Ω, não contém qualquer tipo de distorção, não foi acionado qualquer ganho ou atenuação no painel e a ponteira está no modo ×10, que alternativa descreve a corrente que passa pelo resistor em questão?

As afirmativas a seguir são referentes aos teoremas fundamentais da álgebra de Boole.

1. Teorema dos elementos nulos: “A ‘soma’ de um elemento X qualquer com 1 é igual a 1”, ou seja, X + 1 = 1.

2. Teorema da idempotência: “A ‘soma’ de um elemento X qualquer com ele mesmo é iguala X”, ou seja, X + X = X.

3. Teorema da convolução: “O complemento do complemento de um elemento X é igual ao próprio elemento X”.

4. Teorema de De Morgan: “O complemento de uma ‘soma’ de elementos é igual ao ‘produto’ dos seus complementos”.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere o circuito a seguir.

Sendo

\( e_1(t) = \sqrt{2}.220.sen (ωt) \)

\( e_2(t) = \sqrt{2}.220.sen (ωt + 120^{ \circ}) \)

\( e_3(t) = \sqrt{2}.220.sen|(ωt - 120^{ \circ}) \)

Em relação ao circuito apresentado, considere as afirmativas a seguir:

1. A corrente média na carga da carga é dada por: \( i_{Med} = { \large 220 \over \sqrt{2}.R_L} \).

2. Cada diodo conduz quando a tensão da sua fase é positiva e as outras são negativas.

3. Os três diodos têm tensão reversa máxima de aproximadamente V_rev = 539 volts.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere que o circuito a seguir é alimentado por uma fonte alternada, com tensão eficaz de 100 Volts e frequência de 60 Hz.

Em relação ao circuito, é correto afirmar:

Considere o circuito elétrico RLC série apresentado a seguir.

Qual o valor correto para o indutor que estabelece defasagem zero entre a tensão e a corrente da fonte (ressonância), considerando que a frequência angular da fonte de alimentação é de 1000 rad/s?

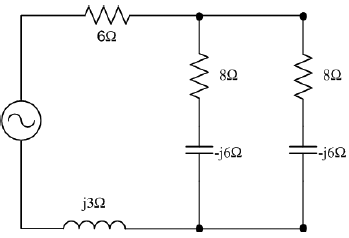

Considere o circuito a seguir.

Assinale a alternativa correta.
