Quando dois corpos carregados eletricamente com carga Q₁ e Q₂ são separadas por uma distância d, existe uma força de interação entre elas. Em relação ao disposto, assinale a alternativa correta.

Para realizar a medição de energia consumida e a demanda de um consumidor com demanda superior a 500 kVA, a concessionária estabelece em sua norma que a medição deve ser realizada de forma indireta.

1. A medição de energia deve ser realizada utilizando apenas transformador de corrente, instalada em caixa separada.

2. A medição de energia deve ser realizada e os medidores devem estar ligados nos secundários do transformador de corrente e transformador de potencial.

3. A ligação dos transformadores de corrente e de potencial aos medidores é realizada através de chave de aferição.

4. A chave de aferição curto-circuita os terminais do TP e abre os terminais do TC para se fazer a verificação dos elementos dos medidores.

Assinale a alternativa que indica todas as afirmativas corretas.

Uma unidade consumidora alimentada em alta tensão tem sua medição feita através de transformadores de potencial (TP) e transformador de corrente (TC). Se TP tem relação 13,8 kV/120 V e a relação de transformação do TC é 40/5 A e o medidor ligado aos secundários dos transformadores mede uma potência de 2000 W, qual a potência da carga?

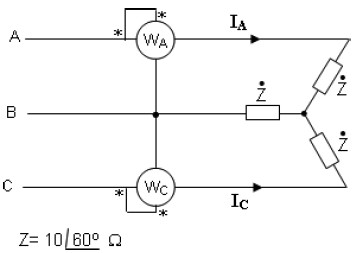

Um sistema trifásico 380 volts, sequência positiva, alimenta uma carga trifásica balanceada, conforme mostra o circuito a seguir.

Assinale a alternativa correta em relação ao circuito descrito.

Para redimensionar os materiais e equipamentos de um circuito, ou o alimentador de uma carga já existente, é necessário realizar o levantamento de carga.

Em relação ao disposto, assinale a alternativa correta.

Assinale a alternativa correta.

Um sistema trifásico a quatro condutores de sequência positiva, 220 volts de linha, alimenta uma carga balanceada ligada em estrela, com impedância 10 Ω e ângulo de 60°.

Em relação ao disposto, assinale a alternativa correta.

Uma carga resistiva ôhmica dissipa uma potência de 6000 watts quando alimentada por uma rede de 220 volts.

Assinale a alternativa que indica corretamente a potência dissipada pela mesma resistência quando for alimentada por uma rede de 127 volts.

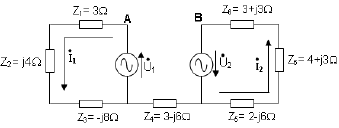

Dado o circuito a seguir:

Determine a diferença de potencial entre os pontos A e B.

Dados:

Uma carga composta por dois elementos puros possui uma resistência de 10 Ω, e a corrente está atrasada de 60° em relação à tensão.
Considere que a frequência da fonte de alimentação tem velocidade angular de 1000 rd/s (radianos por segundo).

Dados: \( cos\,\varphi = { \large 1 \over 2} \) e \( sen\,\varphi = { \large \sqrt{3} \over 2} \)

O elemento desconhecido é uma:
