Em sistemas PCM (modulação por codificação de pulso) o ruído de quantização pode ser reduzido através:

Dentre as modulações digitais abaixo, escolha o item correspondente às duas que precisam de um canal de transmissão com menor largura de banda para transmitir a mesma taxa de bits.

Considere o sinal modulado em amplitude (AM) mostrado na figura abaixo.

Em relação à detecção deste sinal, é correto afirmar:

Um aluno do curso de tecnologia em Telecomunicações utilizou um osciloscópio digital para visualizar a diferença de potencial entre dois pontos de um circuito.

O sinal visualizado é mostrado abaixo.

Considere que o osciloscópio fornece os valores da amplitude de pico-a-pico, do período, da frequência e do valor CC (ou DC) deste sinal. Considere, ainda, que este aluno fixou a base de tempo do osciloscópio em 2 ms/div e o atenuador de amplitude do canal de entrada do sinal em 2 volts/div.

Seguindo a relação dos valores fornecidos pelo osciloscópio, conforme listado acima e nessa ordem, assinale a alternativa que apresenta os valores corretos.

Nos sistemas de telefonia existe um dispositivo chamado de “híbrida”. Este dispositivo é utilizado para:

O fator de potência é uma quantidade importante para, por exemplo, medir o desempenho de equipamentos elétricos quando da conversão de energia elétrica para uma outra forma de energia.

Em relação ao fator de potência, é correto afirmar:

Um osciloscópio ou outro equipamento de medida pode “carregar” o circuito sob medição, isto é, a introdução do equipamento no circuito para a realização de uma medição pode alterar significativamenteos valores de tensões e correntes.

Em relação a este “carregamento”, é correto afirmar:

Analise as afirmativas abaixo, em relação aos circuitos puramente capacitivos.

1. A potência ativa é nula.

2. A corrente fica adiantada de 90° em relação à tensão.

3. A potência é continuamente permutada entre a fonte que excita o circuito e o campo magnético associado aos elementos capacitivos.

4. O fator de potência é unitário.

5. A corrente fica atrasada de 90° em relação à tensão.

Assinale a alternativa que indica todas as afirmativas corretas.

Determine a potência reativa fornecida pela fonte de tensão Vi ao circuito mostrado abaixo.

Dados: I = 4 ∠ 60°; C = 200 μF; R = 10 Ω; ω = 10 krd/s.

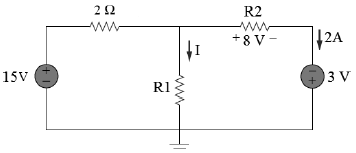

Considere o circuito abaixo.

Assinale a alternativa que apresenta os valores corretos da corrente I e dos resistores R1 e R2, nesta ordem.
