Considere um link de comunicação por fibra óptica conforme ilustrado na figura abaixo.

Cada seção impõe uma perda de potência no sinal conforme indicada na figura. A potência do sinal na saída do transmissor (Tx) é de –4 dBm.

Considerando que a potência mínima do sinal na entrada do receptor (Rx) deve ser de –25 dBm, determine a máxima perda que a Seção 2 do link de transmissãopode impor ao sinal transmitido.

Analise as afirmativas abaixo com relação às duas técnicas de modulação digital BFSK (Binary Frequency Shift Keying) e MSK (Minimum Shift Keying).

1. A modulação BFSK é caracterizada por uma constelação de 2 pontos e a modulação MSK, por 4 pontos.

2. A diferença entre as frequências das portadoras na modulação BFSK é a mesma daquela utilizada na modulação MSK.

3. A modulação MSK pode ser visualizada como uma modulação OQPSK (Orthogonal Quadrature Phase Shift Keying) com pulsos de formatação sinusoidal.

4. A largura de banda ocupada pelas duas técnicas de modulação é a mesma.

5. Considerando que o canal de comunicação é AWGN, a probabilidade de erro é menor no sistema MSK do que no sistema BFSK.

Assinale a alternativa que indica todas as afirmativas corretas.

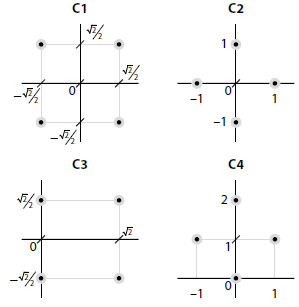

Em um sistema de comunicação digital, considerando que o canal é AWGN (Aditive White Gaussian Noise.), analise as 4 constelações mostradas abaixo:

É correto afirmar que:

Basicamente, pode-se definir um sistema de Cabeamento Estruturado como uma infraestrutura de cabos que permite mudanças simples em uma rede de IT (Information Technology), de maneira organizada e padronizada.

Sobre as vantagens do Cabeamento Estruturado, é correto afirmar que:

1. É um sistema muito simples que envolve apenas um tipo de cabo de maneira a garantir confiabilidade.

2. É um sistema que suporta aplicações como VoIP, multimídia e vídeo conferência.

3. É um sistema no qual é fácil reparar e isolar uma determinada falha.

4. É um sistema que é planejado para suportar as principais tecnologias de comunicação de dados, porém com uma vida útil de, no máximo, 5 anos.

5. É um sistema que deve suportar hardware de diferentes fornecedores.

Assinale a alternativa que indica todas as afirmativas corretas.

Um sinal de informação m(t) modula em frequência a portadora c(t) = A_c cos (2πf_ct).

Das expressões matemáticas abaixo, qual delas descreve o sinal modulado FM (Frequency Modulation), onde β denota a razão de desvio, ou índice de modulação quando m(t) = Am cos (2πfmt)?

Basicamente, existem duas técnicas de construção dos cabos ópticos: a Tight e a Loose.

Relacione corretamente as colunas 1 e 2 abaixo em relação ao assunto:

Coluna 1 Técnicas

1. Tight
2. Loose

Coluna 2 Características

( ) Maior facilidade de instalação.
( ) Contém um gel resistente à água ao redor das fibras.
( ) É melhor em aplicações “indoor”.
( ) É melhor em aplicações “outdoor”.
( ) Possui apenas um revestimento para múltiplas fibras.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Um canal de comunicação digital em banda base, com largura de banda B = 1 MHz, é utilizado para transmitir dados a uma taxa binária R_b = 4 Mbps. A técnica M-PAM (M-ary Pulse Amplitude Modulation) com formação espectral cosseno levantado e fator de roll- -off (α) unitário é usada nessa transmissão. Qual o número mínimo de níveis M da técnica M-PAM que permite transmitir nessa taxa?

Dado: B = R_b (1+α)/2L, onde L denota o número de bits agrupados.

Analise as afirmativas abaixo com relação às características de transmissão das fibras ópticas.

1. As curvaturas nas fibras, necessárias para formar um link de comunicação, não influenciam na atenuação do sinal.

2. O único fator que influencia na atenuação do sinal óptico é a absorção do sinal provocada pelo meio físico de transmissão.

3. Basicamente, existem dois tipos de absorção do sinal óptico: a absorção intrínseca, causada pela interação com um ou mais componentes do vidro, e a absorção extrínseca, a qual é conhecida como “absorção de impurezas”.

4. Assim como a absorção, as perdas por espalhamento e dispersão influenciam a atenuação do sinal óptico em um link de transmissão.

5. A atenuação do sinal óptico é diretamente proporcional ao comprimento do cabo.

Assinale a alternativa que indica todas as afirmativas corretas.

O sinal periódico 2 cos (2πf_mt), de frequência fundamental f_m, modula em amplitude a portadora cos (2πf_ct), onde a frequência f_c >> f_m.

Dentre as expressões abaixo, qual delas corresponde à de um sinal modulado em AM-SSB-SC (Amplitude Modulation - Sigle Side Band - Supressed Carrier), que mantém a banda lateral inferior do sinal modulado em AM-DSB-SC (Amplitude Modulation - Double Side Band - Supressed Carrier)?

Considere o sinal AM (Amplitude Modulation):

s(t) = [2 + A_msen (2πf_mt)] cos (2πf_ct),

onde A_m é o valor de pico do sinal modulante, f_m sua frequência e f_c é a frequência da portadora.

Qual o valor máximo de Am para que a de modulação possa ser realizada através de um detector de envoltória?
