Observe a imagem do paquímetro abaixo:

Assinale a alternativa que indica, em polegadas, a leitura representada.

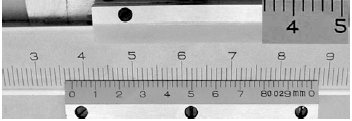

Observe a imagem do paquímetro abaixo:

Assinale a alternativa que indica, em milímetros, a leitura representada.

Faça a classificação das tolerâncias geométricas a seguir:

Coluna 1 Tolerância

1. Tolerância de forma
2. Tolerância de orientação
3. Tolerância de posição

Coluna 2 Característica

( ) Simetria
( ) Concentricidade
( ) Planeza
( ) Paralelismo
( ) Perpendicularidade
( ) Retilineidade

Assinale a alternativa que indica a sequência correta, de cima para baixo.

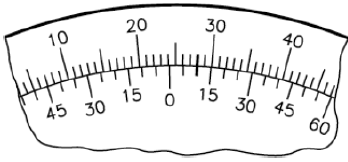

Observe a imagem do goniômetro abaixo:

Assinale a alternativa que indica, em graus e minutos, a leitura representada.

O sistema de tolerâncias e ajustes é um conjunto de normas, regras e tabelas que têm como objetivo normalizar e limitar as variações das dimensões de componentes mecânicos visando a intercambiabilidade e garantir a sua funcionabilidade.

Com relação ao sistema de tolerâncias e ajustes, é correto afirmar:

Observe a imagem do micrômetro abaixo:

Assinale a alternativa que indica, em milímetros, a leitura representada:

Analise as afirmativas abaixo a respeito dos erros de medição:

1. Quando se mede um mensurando com um sistema de medição convencional, a indicação deste sistema de medição é sempre igual ao valor verdadeiro da grandeza que está sendo medida.

2. O erro de medição acontece quando a indicação dada por um sistema de medição é diferente do valor verdadeiro da grandeza que está sendo medida.

3. Quando o erro de medição é do tipo sistemático, seu valor é previsível, então pode ser compensado.

4. Quando o erro de medição é do tipo aleatório, seu valor é imprevisível, mas também pode ser compensado.

Assinale a alternativa que indica todas as afirmativas corretas.

No Sistema Internacional de Unidades, as unidades de base utilizadas para medir as grandezas de comprimento, massa, tempo e temperatura são, respectivamente:

Medir é o procedimento experimental através do qual o valor momentâneo de uma grandeza física (mensurando) é determinado como um múltiplo e/ ou uma fração de uma unidade, estabelecida por um padrão, e reconhecida internacionalmente.

Com relação a este conceito de medição, é correto afirmar:

Analise as afirmativas abaixo a respeito das fontes de incerteza de medição de um paquímetro.

A incerteza de medição de um paquímetro depende:

1. Dos erros da divisão da escala principal e da divisão do nônio.
2. Da retilineidade dos bicos de medição.
3. Dos erros da guia do cursor.
4. Da perpendicularidade dos bicos de medição em relação à haste e paralelismo entre si.

Assinale a alternativa que indica todas as afirmativas corretas.
