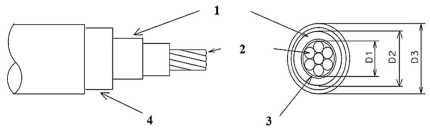

A figura a seguir apresenta um cabo multiplexados CA - isolação XLPE - 8,7/15 kV com blindagem metálica. Identifique as partes representadas pelos números 1, 2, 3 e 4 indicados na figura a seguir.
Enunciado 2166591-1

Comentários

×

Provas

Questão presente nas seguintes provas

2166590 Ano: 2022
Disciplina: Engenharia Elétrica
Banca: FUMARC
Orgão: CEMIG

Provas:

Eletricista
Provas ×

Sistemas Elétricos de PotênciaTransmissão

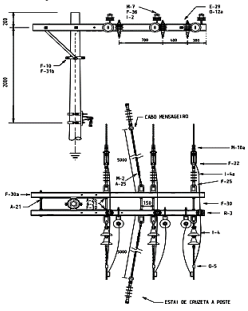

A figura a seguir mostra uma configuração para transição de redes de distribuição compactas. Identifique o tipo de estrutura.
Enunciado 2166590-1

Provas

Questão presente nas seguintes provas

2166589 Ano: 2022
Disciplina: Eletroeletrônica
Banca: FUMARC
Orgão: CEMIG

Provas:

Eletricista
Provas ×

No fornecimento de energia em tensão secundária para edificações individuais, a instalação de Ramal de Entrada Subterrâneo NÃO deve ser efetuada no seguinte casos:

A

Como opção, por decisão do consumidor, nos atendimentos através de rede de distribuição aérea para demanda menor ou igual a 95 kVA para as unidades consumidoras localizadas do mesmo lado da rede.

B

Para atendimentos através de rede de distribuição aérea, quando o consumidor opta por atendimento em alta tensão.

C

Para atendimentos através de rede de distribuição aérea, quando o consumidor opta por atendimento em baixa tensão para uma demanda maior que 95 kVA e menor ou igual a 304 kVA.

D

Para atendimentos através de rede de distribuição subterrânea.

Provas

Questão presente nas seguintes provas

2166588 Ano: 2022
Disciplina: Eletroeletrônica
Banca: FUMARC
Orgão: CEMIG

Provas:

Eletricista
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade
EletrotécnicaInstalações de Média Tensão

No atendimento a edificações coletivas, com demanda superior a 304 kVA, a ligação deve ser realizada da seguinte forma:

A

Conexão da rede de alta tensão por via aérea e, a partir deste ponto, através de ramal de ligação subterrâneo.

B

Conexão da rede de média tensão da Cemig diretamente ao(s) transformador(es) localizado(s) dentro da câmara de transformação subterrânea.

C

Conexão da rede de média tensão por via aérea e, a partir deste ponto, através de ramal de ligação subterrâneo.

D

Conexão da rede de média tensão por via aérea, com ramal de ligação aéreo.

Provas

Questão presente nas seguintes provas

2166587 Ano: 2022
Disciplina: Eletroeletrônica
Banca: FUMARC
Orgão: CEMIG

Provas:

Eletricista
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade
EletrotécnicaProteção e Aterramento

Em relação aos dispositivos e componentes para o sistema de aterramento em edificações individuais, é INCORRETA a seguinte afirmação:

A

A caixa de aterramento deve ser revestida com argamassa e protegida por tampa de concreto ou ferro fundido.

B

A conexão do condutor de aterramento ao eletrodo deve ser feita através dos conectores existentes no corpo das hastes, sendo inadmissíveis conexões exotérmicas como alternativa.

C

O condutor de aterramento deve ser de cobre nu, rígido, 10 mm² e ficar exposto para inspeção quando do pedido da ligação.

D

O condutor de aterramento, que interliga o neutro ao(s) eletrodo(s) de aterramento (ou haste de aterramento), através do conector de aterramento da caixa de medição, deve ser isento de emendas e de qualquer dispositivo que possa causar seu seccionamento.

Provas

Questão presente nas seguintes provas

2166586 Ano: 2022
Disciplina: Eletroeletrônica
Banca: FUMARC
Orgão: CEMIG

Provas:

Eletricista
Provas ×

No dimensionamento da entrada de serviço de edificações de uso coletivo, atendidas por redes de distribuição secundárias trifásicas (127/220 V), a seção mínima para o condutor de cobre (por fase) do ramal de entrada, conforme ND 5.2, é:
