Os secionadores são utilizados em subestações para permitir manobras de circuitos elétricos, SM carga, isolando disjuntores, transformadores de medida, de proteção e barramentos. Os seccionadores podem ser fabricados em unidades monopolares e em unidades tripolares.

Em relação aos seccionadores, analise as seguintes afirmativas e assinale a INCORRETA.

Com relação à metodologia de medição e parâmetros de referência das Variações de Tensão de Curta Duração (VTCDs), analise as seguintes afirmativas.

I. As distribuidoras devem acompanhar e disponibilizar, em bases anuais, o desempenho das barras de distribuição monitoradas, porém não são atribuídos padrões de desempenho a esses fenômenos.

II. Nu m determinado ponto de monitoração, uma VTCD é caracterizada a partir da agregação dos parâmetros amplitude e duração de cada evento fase-neutro.

III. O afundamento ou a elevação de tensão que representa o intervalo de sete minutos é o de maior ou de menor amplitude da tensão, respectivamente.

IV. Os eventos consecutivos, em um período de sete minutos, no mesmo ponto, são agregados compondo um único evento. (Agregação temporal de eventos).

A análise permite concluir que estão CORRETAS apenas as afirmativas

No surgimento de problemas no funcionamento de um transformador, são recomendadas algumas inspeções periódicas relativas à manutenção como a visual e termográfica. Algumas ocorrências colocam o equipamento e as instalações em risco iminente e exigem desligamento imediato.

Em relação a essas ocorrências, analise as seguintes alternativas e assinale a INCORRETA.

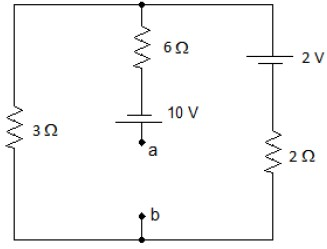

Analise o circuito abaixo.

O valor aproximado da tensão equivalente de Thevenin vista pelos terminais a-b é de

Em relação à qualidade da energia elétrica, a terminologia, a metodologia de medição, a instrumentação e os valores de referência para as distorções harmônicas estabelecidas pelo PRODIST da ANEEL (Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional) é INCORRETO afirmar que

A Norma ND 5.3 Fornecimento de Energia Elétrica em Média Tensão Rede de Distribuição Aérea ou Subterrânea estabelece algumas condições para a instalação do ramal de entrada subterrâneo, quando o ponto de entrega se situar na rede.

A esse respeito, analise as seguintes afirmativas e assinale a afirmativa INCORRETA.

A Norma ND- 5.2 Fornecimento de Energia Elétrica em Tensão Secundária Rede de Distribuição Aérea–Edificações Coletivas estabelece alguns princípios no que diz respeito à proteção contra sobrecorrente.

Considerando esses princípios, analise as seguintes afirmativas e assinale a afirmativa INCORRETA.

Segundo a Norma CEMIG ND-5.1 de Fornecimento de Energia Elétrica em Tensão Secundária Rede de Distribuição Aérea - Edificações Individuais, alguns requisitos gerais para proteção contra sobrecorrentes e sobretensões devem ser obedecidos.

Considerando esses requisitos, assinale a alternativa INCORRETA.

Considerando os requisitos, segundo a NR 10, que os trabalhos envolvendo Alta Tensão (AT) requerem dos trabalhadores, analise as seguintes afirmativas e assinale com V as verdadeiras e com F as falsas.

( ) Os serviços em instalações elétricas energizadas em AT, bem como aqueles executados no Sistema Elétrico de Potência (SEP), podem ser realizados individualmente.

( ) Os trabalhadores que intervenham em instalações elétricas energizadas com alta tensão, que exerçam suas atividades dentro dos limites estabelecidos como zonas controladas e de risco, devem atender ao disposto no item 10.8 da NR (Habilitação, Qualificação, Capacitação e Autorização dos Trabalhadores).

( ) Os trabalhadores que intervenham em instalações elétricas energizadas com alta tensão devem receber treinamento de segurança, específico em segurança no Sistema Elétrico de Potência (SEP) e em suas proximidades, com currículo mínimo, carga horária e demais determinações estabelecidas na NR.

( ) Todo trabalho em instalações elétricas energizadas em AT, bem como aqueles que interajam com o SEP, pode ser realizado sem ordem de serviço específica para data e local, assinada por superior responsável pela área.

( ) Antes de iniciar trabalhos em circuitos energizados em AT, o superior imediato e a equipe, responsáveis pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas de forma a atender os princípios técnicos básicos e as melhores técnicas de segurança em eletricidade aplicáveis ao serviço.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Segundo a NBR 5410, toda linha metálica de sinal que interligue edificações deve dispor de condutor de equipotencialização paralelo, acompanhando todo seu trajeto, sendo esse condutor conectado às equipotencializações, de uma e de outra edificação, às quais a linha de sinal se acha vinculada. Devem ser adotadas as medidas necessárias para reduzir os efeitos das sobretensões induzidas e das interferências eletromagnéticas em níveis aceitáveis.

São exemplos de medidas que contribuem para a redução dos efeitos das sobretensões induzidas e das interferências eletromagnéticas:

I. disposição adequada das fontes potenciais de perturbações em relação aos equipamentos sensíveis e dos equipamentos sensíveis em relação a circuitos dos equipamentos com altas correntes como, por exemplo, barramentos de distribuição e elevadores;

II. seleção de dispositivos de proteção com temporização adequada, para evitar desligamentos indesejáveis devidos a transitórios e equipotencialização de invólucros metálicos e blindagens;

III. aumento dos laços de indução pela adoção de um trajeto diferente para as linhas dos diversos sistemas;

IV. separação adequada, por distanciamento ou blindagem, das linhas de energia e de sinal em relação aos condutores de descida do sistema de proteção contra descargas atmosféricas;

V. utilização de cabos não blindados para o tráfego de sinais e as mais longas conexões de equipotencialização possíveis.

Completam corretamente o enunciado acima apenas as afirmativas
