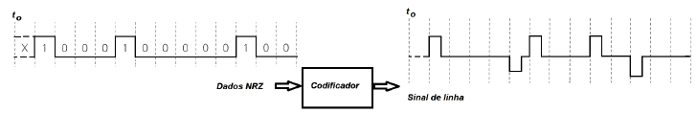

Analise a seguinte figura.

Para gerar o sinal de linha, esse codificador utiliza o código

Utilizados na telefonia, os sinais PCM permitiram a ampliação do sistema telefônico substituindo

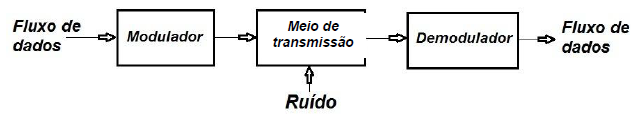

Observe o seguinte diagrama de blocos.

Com relação a esse diagrama de blocos, está CORRETO afirmar que,

Analise as seguintes afirmativas relacionadas aos sistemas de modulação.

!$ \bullet !$ Apresenta amplitude variável.

!$ \bullet !$ Atinge a maior velocidade de modulação.

!$ \bullet !$ Apresenta a menor taxa de erro para a mesma S/R.

!$ \bullet !$ Utiliza maior número de símbolos em sua constelação.

Essas afirmativas caracterizam a modulação do tipo

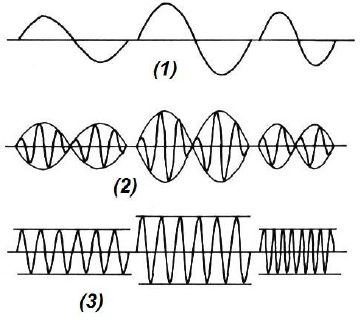

Observe a seguinte figura em que três formas de ondas estão representadas.

Considerando que em (1) tem-se o sinal modulante, em relação às outras duas formas de ondas, está CORRETO afirmar que

Analise as afirmativas relacionadas aos receptores de rádio, assinalando com V as afirmativas verdadeiras e com F as falsas.

( ) A rejeição da frequência imagem depende da seletividade final do receptor e deve ser obtida antes do estágio de frequência intermediária.

( ) O principal benefício do emprego do squelch será em receptores que permanecem todo o tempo energizado e recebem transmissões contínuas.

( ) Para uma adequada rejeição da frequência imagem, dispensando a utilização do amplificador de radiofrequência, é necessário o emprego de uma relação fsi / fs de baixo valor.

( ) Uma característica ideal de CAG é aquela em que a intensidade de sinal varia até um determinado valor e, a partir daí, permanece constante, independentemente da intensidade do sinal de entrada.

( ) A seletividade apresenta a atenuação que o receptor oferece aos sinais de frequências adjacentes àquela na qual ele está sintonizado.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Para a transmissão de sinais modulados, as normas técnicas de telecomunicações exigem uma estabilidade de frequência para os circuitos osciladores de, aproximadamente, 15 Hz/MHz.

Assim sendo, está CORRETO afirmar que

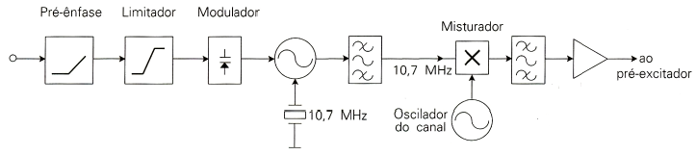

Observe o seguinte diagrama de blocos de um transmissor.

De acordo com esse diagrama em blocos, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) O estágio limitador garante que um sinal de amplitude constante será aplicado ao oscilador à cristal mantendo sua frequência constante.

( ) A pré-ênfase aplicada ao sinal modulante atenua as frequências mais baixas desse sinal permitindo um índice de modulação uniforme.

( ) A modulação em frequência é obtida empregando um diodo variação cuja tensão de polarização é variada em função do sinal modulante.

( ) Para obter um sinal modulado na frequência de 200 MHz, o oscilador do canal fornece um sinal de radiofrequência em 189,3 MHz.

( ) O filtro utilizado após o misturador é do tipo ultrassônico, normalmente mais seletivo que os correspondentes filtros RLC.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Sobre o circuito entre o estágio final de potência e a antena transmissora está CORRETO afirmar que se constituem de componentes

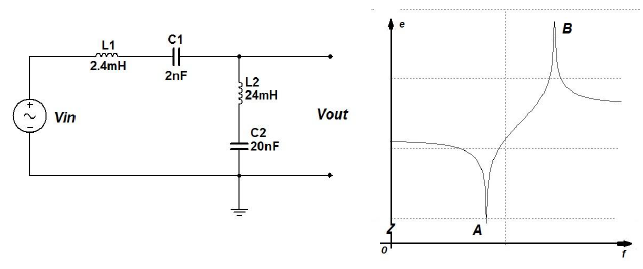

Analise o seguinte circuito e sua resposta em frequência.

Com relação a esse circuito e sua resposta em frequência, está CORRETO afirmar que
