Assinale a alternativa INCORRETA em relação aos detalhes apresentados nas interfaces de comunicação física usada no protocolo de comunicação PROFIBUS padrão RS-485.

Assinale a alternativa CORRETA em relação ao flip-flop JK mestre- escravo.

Na IEC - International Electrotechnical Commission, o símbolo abaixo representa a porta lógica:

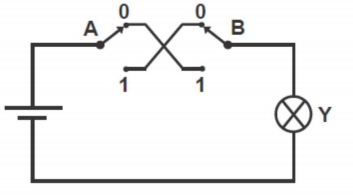

O Circuito de contatos abaixo representa a porta lógica:

O símbolo lógico abaixo representa:

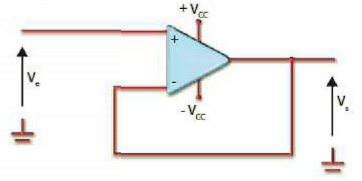

O diagrama eletrônico abaixo caracteriza:

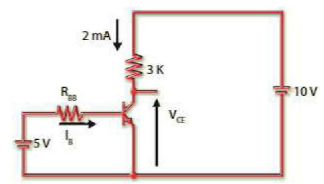

No circuito abaixo considere as seguintes informações:

l_C=2 mA; $\beta$ = 200 transistor de Si. Determine V_CE, I_B e R_BB.

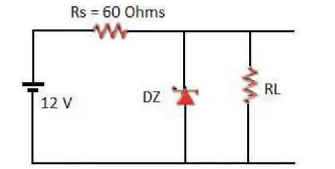

No circuito abaixo, determine os limites que pode ter R, para que o diodo Zener opere na região de regulação.

Dados: P_z = 0,5 W; V_z = 6,2 Volts; I_max = 80 mA; I_ZMIN = mA.

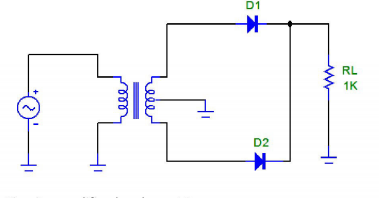

O diagrama eletrônico abaixo caracteriza:

Os ambientes industriais são classificados de acordo com determinados parâmetros de agressividade do meio. Esses parâmetros são muito importantes, pois ajudam os fabricantes a testar seus produtos e os projetistas a informar qual a necessidade para cada equipamento em cada ambiente em que será instalado. Assinale a alternativa CORRETA para um equipamento com classificação IP65.
