Na cabine primária de uma instalação predial, tem-se três (3) transformadores monofásicos de 15 KVA com tensões de 13,8 kV/120V, 60 Hz, cada um. Eles são conectados em triângulo na alta tensão e em estrela na baixa tensão para formar um banco de transformadores. Qual é a relação de tensões de linha no banco?

É dado um circuito em 220 V, alimentado por dois condutores de cobre cobertos por PVC, instalado em um eletroduto embutido em alvenaria com um único circuito a temperatura ambiente de 30°, que alimenta uma carga de 6 600W com fator de potência igual a 1.

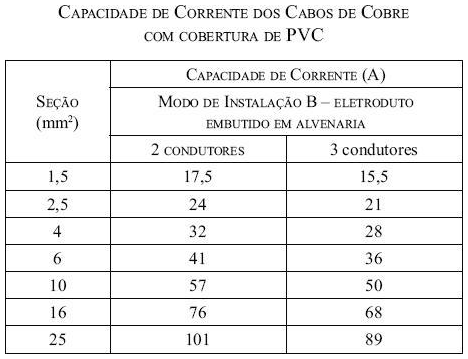

Determine, utilizando os dados da tabela, qual das alternativas indica a bitola do cabo que atende o critério de corrente:

Considerando o fator de carga de um circuito igual a 0,5 e que sua carga máxima é de 100 kW, com um fator de potência igual a 1, determine a potência média e a energia consumida em um dia.

Assinale a alternativa correta.

Os transformadores de instrumentação utilizados na cabina primária de alimentação de um prédio são necessários em um sistema de proteção, porque

As unidades de relés 50 N e 51 N encontradas em uma cabine primária de um circuito de alimentação são, respectivamente,

Segundo norma NBR5410:2004, existem dois tipos de postos ou subestações primárias, postos simplificados e postos convencionais. Qual é a potência máxima permitida em posto simplificado?

Segundo norma NBR5410:2004, os níveis de proteção de estruturas, quando se está dimensionando o sistema de proteção contra descargas atmosféricas, são

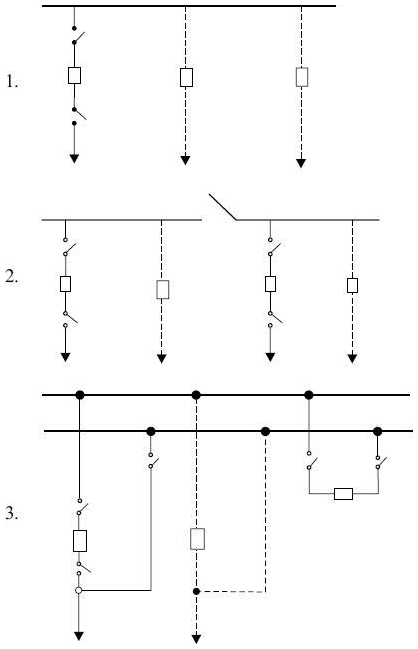

As seguintes figuras representam três tipos de configurações de barramentos que se pode encontrar em um circuito de alimentação primária elétrica. Escolha a opção que melhor define estas configurações.

Segundo norma NBR5410:2004, para que valores de demanda se fornece alimentação elétrica em tensão primária de distribuição (13,8 kV e 34,5 kV)?
