Supor V_CC=10V, V_BB=2V, R_C=5k!$ \Omega !$, R_E=1k!$ \Omega !$ !$ \beta !$ =100 e |V_BE|=0,7V

Analise as afirmações sobre as correntes que circulam no resistor RE e RC:

I. a corrente que circula em R_E é igual a 1,3 mA;

II. a corrente que circula em R_C é igual a 1,287 mA;

III. a corrente que circula em R_E é 100 vezes maior do que a que circula em RC.

Sobre as afirmações, pode-se dizer que está correto o contido em

Um circuito com amplificador operacional é apresentado na figura a seguir.

Sobre esse circuito, é correto afirmar que, caso

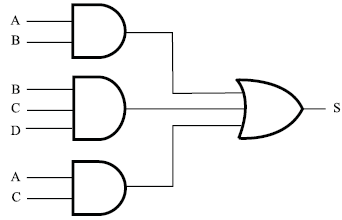

Considere o seguinte circuito lógico, composto por portas lógicas digitais. Nesse circuito, A, B, C e D são entradas e S é a saída.

A função lógica na saída S é equivalente a:

Considere a seguinte tabela-verdade de uma porta lógica digital, com duas entradas (A e B) e saída S.

A função lógica representada na tabela-verdade é obtida na porta

Para a tecnologia TTL (Lógica Transistor-Transistor), o fan-out de uma porta lógica é um parâmetro importante e significa o número

A tecnologia TTL (Lógica Transistor-Transistor) apresenta algumas séries. Em particular, a série 74LS significa TTL

Em um microprocessador, foi realizada uma operação aritmética de soma entre dois valores armazenados nos registradores A e B. Informações a respeito do resultado gerado, como o seu sinal e paridade, costumam ser armazenadas

Os microprocessadores podem ser utilizados em sistemas de controle. Em uma determinada aplicação, um sinal externo faz com que o processamento que está sendo executado seja paralisado, temporariamente, enquanto uma rotina de serviço é executada para tratar esse evento. Esse mecanismo recebe o nome de

Uma memória EPROM é endereçada por meio de 16 bits de endereços e, em cada posição de memória, armazena 4 bits. Logo, essa EPROM é capaz de armazenar

Existem duas categorias de memória RAM: estática e dinâmica. As memórias RAM dinâmicas, conhecidas como DRAM, utilizam capacitâncias como elementos de armazenamento. Como esses elementos não conseguem reter dados por muito tempo, é necessário que ocorra, periodicamente, o processo conhecido como
