O módulo do valor da corrente I é, em miliamperes,

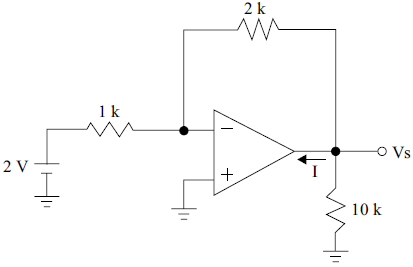

Analise o circuito a seguir, construído com um amplificador operacional ideal.

No circuito, o valor da tensão Vs é, em volts,

Caso a entrada !$ A !$ no circuito apresentado fique presa no nível lógico 0, a saída !$ X !$ será igual a

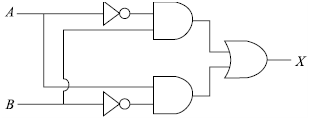

Considere o seguinte circuito lógico digital, com duas entradas !$ (A \,\, e \,\, B) !$ e uma saída !$ (X). !$

A saída !$ X !$ no circuito apresentado é igual a

Os microprocessadores possuem diversos tipos de instruções, como as instruções Lógicas e Aritméticas. Suponha que um microprocessador de 8 bits possua a instrução de mnemônico NEG, que realiza a operação de “complemento de 2” sobre o registrador Acumulador. Caso o valor do Acumulador seja, em hexadecimal, igual a 22h antes da execução da instrução NEG, após a execução dessa instrução o seu conteúdo será igual a

Além das mesmas funções lógicas disponíveis na família TTL, os Circuitos Integrados (CIs) CMOS fornecem várias funções especiais não disponíveis na família TTL.

Uma característica das séries CMOS é que as entradas de um componente

Existem diversas famílias tecnológicas que implementam as portas lógicas que compõem os circuitos integrados.

Na família TTL, existem algumas séries, como a 74, 74LS e 74S, que utilizam tensão de alimentação normal (Vcc) igual a

Considere a seguinte tabela-verdade, referente a uma porta lógica, com duas entradas !$ (A \,\, e \,\, B) !$ e uma saída !$ (Z). !$

Trata-se da porta lógica

Uma memória do tipo EPROM pode ser apagada e reprogramada pelo usuário.

Caso apresente 13 entradas de endereço, como a memória 27C64, e 8 saídas de dados, sua capacidade, em bytes, é igual a

Nas memórias do tipo RAM, o tempo de acesso ao conteúdo de determinado endereço
