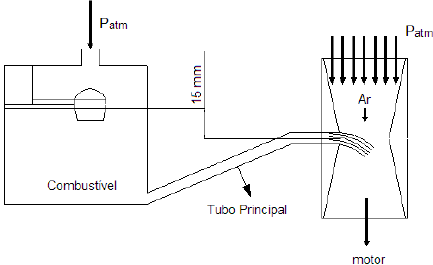

Em um motor aspirado, que usa o sistema de carburador representado na figura para dosagem do combustível, a velocidade do ar na mistura que passa na garganta de estrangulamento do venturi é de 180 m/s e o diâmetro na parte mais estreita da garganta é de ⌀ = 30 mm. O tubo principal de admissão de combustível tem um diâmetro de ⌀ = 1,5 mm, internamente, e o reservatório de combustível pode ser considerado aberto onde a pressão reinante é a atmosférica e seu nível se mantém praticamente constante.

Considerando o ar como fluido ideal incompressível e as perdas de carga no tubo principal de alimentação de combustível irrelevantes, determine a relação “r” combustível/Mistura (em massa) admitida por esse motor. (Considere: gasolina ρ = 720 Kg/m³; ρar = 1 Kg/m³; g = 10 m/s².)

Assinale a alternativa que apresenta a resposta correta.

A integridade superficial das peças usinadas está sujeita a alguns efeitos/alterações, sendo que sua avaliação é de considerável importância. Outro aspecto que requer atenção é a vida útil das ferramentas empregadas nos processos de usinagem. Diante do exposto, informe se é verdadeiro (V) ou falso (F) o que se afirma abaixo. A seguir, assinale a alternativa que apresenta a sequência correta.

( ) Quanto às alterações superficiais ocorridas durante o processo de usinagem, pode-se ter alterações de naturezas mecânicas e metalúrgicas.

( ) As alterações de natureza metalúrgica ocorrem devido à recristalização, transformações de fase e microdureza.

( ) Na avaliação da integridade superficial de superfícies usinadas, definem-se os testes essenciais para se obter informações mínimas e necessárias, a saber: testes de textura superficial; testes de microestrutura; testes de macrodureza.

( ) A avaliação das tensões residuais deixadas pela ação de arestas cortantes sobre as superfícies usinadas pode ser realizada pela difractometria de raios infravermelhos.

( ) Em geral, a operação de torneamento induz tensões residuais de tração na peça e o fresamento induz tensões de compressão nestas.

( ) O tempo efetivo de corte, na usinagem, é, sem dúvida, o parâmetro mais relevante e de maior influência no desgaste e vida de uma ferramenta de usinagem.

Um tanque esférico de raio interno R = 2 m, dividido em dois hemisférios e construído de aço liga Cr – Mo SAE 4118, que tem tensão de ruptura à tração σ = 59,5 Kgf/mm2 e dureza HB = 170, será unido por soldagem, conforme desenho de detalhe da solda apresentado. O material de deposição da solda será o do eletrodo AWS E2209-17, cujo limite de resistência à tração é de 820 Mpa. (Considere: π = 3,14; 1 Kgf = 10 N; cos (45°) = sen (45°) = 0,71.)

Diante do exposto, pede-se:

• determinar a pressão manométrica “p” interna máxima que o reservatório vai suportar caso as tensões circunferenciais atinjam os limites de rupturas, considerando o sobremetal mostrado na geometria da solda.

• calcular a tensão circunferencial máxima efetiva que o cordão de solda irá suportar, σ_ef, considerando a pressão calculada no item anterior e que a espessura máxima “b” da solda no plano médio, que passa pelos vértices desta, seja a espessura da chapa de aço mais o sobremetal, b = t / cos (45°).

• determinar a tensão máxima de cisalhamento associada à σ_ef, τ_max.

Assinale a alternativa que apresenta os resultados corretos.

A transmissão de movimento pode ser feita por associações de correias e polias, por engrenamentos e, até mesmo, por outras opções como juntas universais. Em relação ao exposto, analise as afirmativas abaixo.

I. Quando a transmissão de movimento entre dois eixos paralelos é feita por engrenagens de dentes retos, a rotação dos dois eixos é no mesmo sentido.

II. Quando a transmissão de movimento entre dois eixos paralelos é feita por polias e correias, o sentido de rotação dos eixos é invertido.

III. Não existe restrição quanto à potência a ser transmitida por correias e polias, devido ao elevado atrito entre estes elementos.

Estão incorretas as afirmativas

Texto II para responder à questão.

O padeiro

Levanto cedo, faço minhas abluções, ponho a chaleira no fogo para fazer café e abro a porta do apartamento – mas não encontro o pão costumeiro. No mesmo instante me lembro de ter lido alguma coisa nos jornais da véspera sobre a “greve do pão dormido”. De resto não é bem uma greve, é um lockout, greve dos patrões, que suspenderam o trabalho noturno; acham que obrigando o povo a tomar seu café da manhã com pão dormido conseguirão não sei bem o que do governo.

Está bem. Tomo o meu café com pão dormido, que não é tão ruim assim. E enquanto tomo café vou me lembrando de um homem modesto que conheci antigamente. Quando vinha deixar o pão à porta do apartamento ele apertava a campainha, mas, para não incomodar os moradores, avisava gritando:

– Não é ninguém, é o padeiro!

Interroguei-o uma vez: como tivera a ideia de gritar aquilo?

“Então você não é ninguém?

” Ele abriu um sorriso largo. Explicou que aprendera aquilo de ouvido. Muitas vezes lhe acontecera bater a campainha de uma casa e ser atendido por uma empregada ou outra pessoa qualquer, e ouvir uma voz que vinha lá de dentro perguntando quem era; e ouvir a pessoa que o atendera dizer para dentro: “não é ninguém, não senhora, é o padeiro”. Assim ficara sabendo que não era ninguém…

Ele me contou isso sem mágoa nenhuma, e se despediu ainda sorrindo. Eu não quis detê-lo para explicar que estava falando com um colega, ainda que menos importante. Naquele tempo eu também, como os padeiros, fazia o trabalho noturno. Era pela madrugada que deixava a redação de jornal, quase sempre depois de uma passagem pela oficina – e muitas vezes saía já levando na mão um dos primeiros exemplares rodados, o jornal ainda quentinho da máquina, como pão saído do forno.

Ah, eu era rapaz, eu era rapaz naquele tempo! E às vezes me julgava importante porque no jornal que levava para casa, além de reportagens ou notas que eu escrevera sem assinar, ia uma crônica ou artigo com o meu nome. O jornal e o pão estariam bem cedinho na porta de cada lar; e dentro do meu coração eu recebi a lição de humildade daquele homem entre todos útil e entre todos alegre; “não é ninguém, é o padeiro!”

E assobiava pelas escadas.

(Rubem Braga. Disponível em: http://www.sul21.com.br/jornal/2013/01/100-anos-do-mestre-da-cronica-rubem-braga/)

Tendo em vista a construção de sentido no texto, a alternativa cujo conteúdo melhor sintetiza a mensagem proposta pelo texto é

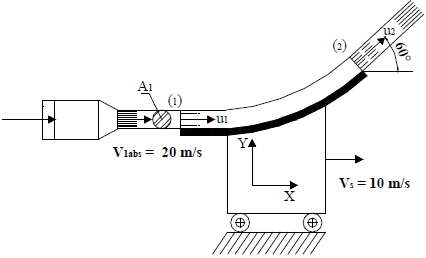

Um desviador de jato ou aleta diretriz move-se com uma velocidade de 10 m/s. Um jato de óleo proveniente de um bocal de 8 cm (A₁) de diâmetro e com velocidade de 20 m/s ao deixar o bocal, incide sobre a superfície do desviador de acordo com a indicação do desenho na figura, cujo ângulo de incidência é 0 radianos e o de saída é π/3 radianos com a horizontal. Sabe-se que o peso específico do óleo é Y = 8.000 N/m³.

Hipóteses simplificadoras para efeito de cálculos:

Desprezar: o atrito entre o jato de óleo e a superfície do desviador, o peso “G” da massa de fluido em contato com a aleta e a diferença de cota “z” entre a entrada e a saída do desviador. Desconsiderar também o atrito do jato com o ar acima da superfície da aleta. Considerar que uma vez que o jato é livre acima da aleta, a pressão na escala efetiva é nula. Sendo assim, com a adoção de tais hipóteses, as velocidades relativas à entrada e saída do desviador têm o mesmo módulo. (Considere: 1 Kgf = 10N; π = 3,14.)

Calcule a força que o jato exerce sobre a superfície do desviador F_s, arredondando a resposta final para o inteiro mais próximo, conforme a regra de critérios para arredondamentos. Assinale a alternativa que apresenta a opção correta para F_s.

Texto I para responder à questão.

A maldição do esquerdo- direitismo

O esquerdo- direitismo é uma crença semirreligiosa que se tornou a ideologia dominante do mundo no último século. Esquerdo-direitistas são pessoas que acreditam que todo o bem que existe no mundo provém de apenas uma fonte. Há dois tipos de esquerdo- direitistas – aqueles que acham que a fonte de todo o bem é o mercado e aqueles que acham que é o estado. A estes chamamos esquerdistas, aqueles são os direitistas.

No fundo, esquerdistas e direitistas são dois lados de uma mesma coisa. Ambos veem o mundo em apenas duas dimensões, sem profundidade, dividido entre bons e maus. Não admira que esquerdistas transformem-se em direitistas e vice-versa com tanta facilidade – alguns dos analistas mais ferrenhos da direita passaram a juventude militando nas facções mais radicais da esquerda.

Nos últimos [...] meses, os dois maiores ícones desse jeito simplista de ver o mundo morreram: Hugo Chávez (esquerda) e Margareth Thatcher (direita). Difícil imaginar dois personagens tão representativos desse modo oitocentista de ver o mundo. Todos os esquerdo-direitistas concordam que, entre os mortos, havia um santo e um demônio. Eles discordam apenas em relação a qual é qual.

A realidade é que nem Chávez nem Thatcher merecem a canonização. Ambos tiveram seus inegáveis méritos como líderes carismáticos, mas as duas biografias estão cheias de erros crassos. É que, ao contrário do que eles acreditavam, o esquerdo-direitismo está errado. A crença compartilhada por esquerdistas e direitistas de que o mundo está dividido ao meio, entre virtuosos e cretinos, simplesmente não tem lastro na realidade. Há virtudes e cretinices em cada um de nós e o mundo é muito mais cheio de sutilezas do que imaginavam nossos manuais ideológicos publicados nos séculos 18 e 19.

Prova disso está numa reportagem de capa recente publicada pela tradicional revista The Economist, a Bíblia liberal inglesa, que já foi um ícone esquerdo- direitista na época que essas coisas faziam sentido. A matéria de Economist declara que o novo modelo para o planeta são os países nórdicos. “Se você tivesse que renascer em algum lugar do mundo com talentos e renda médios, você ia querer ser um viking”, diz a revista.

Os países escandinavos, que nas décadas de 1970 e 1980 eram estados inchados, com impostos altíssimos, baixa competitividade e serviços públicos de estado socialista, quem diria, viraram exemplo para a revista que os liberais sempre adoraram. Isso porque, nos últimos anos, Suécia, Dinamarca, Noruega e Finlândia fizeram várias reformas e se tornaram países incríveis para se viver.

Para começar, o estado racionalizou seus gastos e criou as mais fantásticas políticas de transparência do mundo, permitindo à população fiscalizar seus governantes e reduzir a gastança. Na Suécia, políticos de alto escalão moram em quitinetes, lavam a própria louça e usam transporte público ou bicicleta. Além disso, a burocracia caiu quase a zero e esses países viraram paraísos do empreendedorismo, de fazer inveja ao Vale do Silício com suas histórias de sucesso (Skype, Angry Birds, Spotify).

Mas isso foi feito sem sucatear o estado nem prejudicar a população. As reformas do estado foram feitas com um objetivo claro: manter a qualidade do serviço público, ou, se possível, aumentá-la. Essa lógica ajuda a entender o que aconteceu com a saúde e a educação pública nesses países. O governo continua atuando, provendo serviços de qualidade, mas empresas privadas também podem entrar na competição. Os cidadãos recebem do governo vouchers de saúde e educação e podem decidir usá-los em escolas e hospitais públicos ou privados. Na Escandinávia, o estado continua grande, mas uma coisa fundamental mudou: ele agora funciona.

O sucesso nórdico expõe a grande falácia do esquerdo-direitismo: a crença de que só há um caminho certo. Para os esquerdistas, criar mais empresas estatais e ter impostos altos é sempre bom. Para os direitistas, é sempre ruim. A verdade, como costuma ser o caso, está no meio: é possível, ao mesmo tempo, melhorar os serviços e aumentar a eficiência. Basta para isso focar no cidadão, que é muito mais importante do que empresas e estado.

Essa é a mágica que os países nórdicos operaram nos últimos anos. Enquanto isso, o Brasil faz o contrário: por aqui conseguimos combinar impostos altos com serviços ruins. E, em vez de focar em reduzir uns e melhorar outros, continuamos desperdiçando tempo com Thatcher e Chávez.

(Denis Russo Burgierman. Disponível em: http://super.abril.com.br/blogs/mundo-novo/2013/04/15/a-maldicao-do-esquerdodireitismo/? utm_source=redesabril_jovem&utm_medium=twitter&utm_campaign=redesabril_super)

Considerando as informações levadas ao texto e a forma como são articuladas, é possível aferir que o principal objetivo do texto é

Um trem de engrenagens, conforme figura, é constituído de três engrenagens cilíndricas de dentes retos, sendo que a engrenagem montada no eixo 01 (motriz) tem 24 dentes, velocidade rotacional de 420 rpm, sentido de rotação horário e um torque de 800 Nm. A segunda engrenagem montada no eixo 02 (intermediária) tem 12 dentes e a terceira engrenagem montada no eixo 03 (arrastada) tem 48 dentes. É correto afirmar que a velocidade rotacional e o sentido de giro do terceiro eixo são, respectivamente,

Texto I para responder à questão.

A maldição do esquerdo- direitismo

O esquerdo- direitismo é uma crença semirreligiosa que se tornou a ideologia dominante do mundo no último século. Esquerdo-direitistas são pessoas que acreditam que todo o bem que existe no mundo provém de apenas uma fonte. Há dois tipos de esquerdo- direitistas – aqueles que acham que a fonte de todo o bem é o mercado e aqueles que acham que é o estado. A estes chamamos esquerdistas, aqueles são os direitistas.

No fundo, esquerdistas e direitistas são dois lados de uma mesma coisa. Ambos veem o mundo em apenas duas dimensões, sem profundidade, dividido entre bons e maus. Não admira que esquerdistas transformem-se em direitistas e vice-versa com tanta facilidade – alguns dos analistas mais ferrenhos da direita passaram a juventude militando nas facções mais radicais da esquerda.

Nos últimos [...] meses, os dois maiores ícones desse jeito simplista de ver o mundo morreram: Hugo Chávez (esquerda) e Margareth Thatcher (direita). Difícil imaginar dois personagens tão representativos desse modo oitocentista de ver o mundo. Todos os esquerdo-direitistas concordam que, entre os mortos, havia um santo e um demônio. Eles discordam apenas em relação a qual é qual.

A realidade é que nem Chávez nem Thatcher merecem a canonização. Ambos tiveram seus inegáveis méritos como líderes carismáticos, mas as duas biografias estão cheias de erros crassos. É que, ao contrário do que eles acreditavam, o esquerdo-direitismo está errado. A crença compartilhada por esquerdistas e direitistas de que o mundo está dividido ao meio, entre virtuosos e cretinos, simplesmente não tem lastro na realidade. Há virtudes e cretinices em cada um de nós e o mundo é muito mais cheio de sutilezas do que imaginavam nossos manuais ideológicos publicados nos séculos 18 e 19.

Prova disso está numa reportagem de capa recente publicada pela tradicional revista The Economist, a Bíblia liberal inglesa, que já foi um ícone esquerdo- direitista na época que essas coisas faziam sentido. A matéria de Economist declara que o novo modelo para o planeta são os países nórdicos. “Se você tivesse que renascer em algum lugar do mundo com talentos e renda médios, você ia querer ser um viking”, diz a revista.

Os países escandinavos, que nas décadas de 1970 e 1980 eram estados inchados, com impostos altíssimos, baixa competitividade e serviços públicos de estado socialista, quem diria, viraram exemplo para a revista que os liberais sempre adoraram. Isso porque, nos últimos anos, Suécia, Dinamarca, Noruega e Finlândia fizeram várias reformas e se tornaram países incríveis para se viver.

Para começar, o estado racionalizou seus gastos e criou as mais fantásticas políticas de transparência do mundo, permitindo à população fiscalizar seus governantes e reduzir a gastança. Na Suécia, políticos de alto escalão moram em quitinetes, lavam a própria louça e usam transporte público ou bicicleta. Além disso, a burocracia caiu quase a zero e esses países viraram paraísos do empreendedorismo, de fazer inveja ao Vale do Silício com suas histórias de sucesso (Skype, Angry Birds, Spotify).

Mas isso foi feito sem sucatear o estado nem prejudicar a população. As reformas do estado foram feitas com um objetivo claro: manter a qualidade do serviço público, ou, se possível, aumentá-la. Essa lógica ajuda a entender o que aconteceu com a saúde e a educação pública nesses países. O governo continua atuando, provendo serviços de qualidade, mas empresas privadas também podem entrar na competição. Os cidadãos recebem do governo vouchers de saúde e educação e podem decidir usá-los em escolas e hospitais públicos ou privados. Na Escandinávia, o estado continua grande, mas uma coisa fundamental mudou: ele agora funciona.

O sucesso nórdico expõe a grande falácia do esquerdo-direitismo: a crença de que só há um caminho certo. Para os esquerdistas, criar mais empresas estatais e ter impostos altos é sempre bom. Para os direitistas, é sempre ruim. A verdade, como costuma ser o caso, está no meio: é possível, ao mesmo tempo, melhorar os serviços e aumentar a eficiência. Basta para isso focar no cidadão, que é muito mais importante do que empresas e estado.

Essa é a mágica que os países nórdicos operaram nos últimos anos. Enquanto isso, o Brasil faz o contrário: por aqui conseguimos combinar impostos altos com serviços ruins. E, em vez de focar em reduzir uns e melhorar outros, continuamos desperdiçando tempo com Thatcher e Chávez.

(Denis Russo Burgierman. Disponível em: http://super.abril.com.br/blogs/mundo-novo/2013/04/15/a-maldicao-do-esquerdodireitismo/? utm_source=redesabril_jovem&utm_medium=twitter&utm_campaign=redesabril_super)

Releia o trecho a seguir, extraído do terceiro parágrafo do texto: “Difícil imaginar dois personagens tão representativos desse modo oitocentista de ver o mundo.” A palavra destacada é utilizada com o intuito de

Texto I para responder à questão.

A maldição do esquerdo- direitismo

O esquerdo- direitismo é uma crença semirreligiosa que se tornou a ideologia dominante do mundo no último século. Esquerdo-direitistas são pessoas que acreditam que todo o bem que existe no mundo provém de apenas uma fonte. Há dois tipos de esquerdo- direitistas – aqueles que acham que a fonte de todo o bem é o mercado e aqueles que acham que é o estado. A estes chamamos esquerdistas, aqueles são os direitistas.

No fundo, esquerdistas e direitistas são dois lados de uma mesma coisa. Ambos veem o mundo em apenas duas dimensões, sem profundidade, dividido entre bons e maus. Não admira que esquerdistas transformem-se em direitistas e vice-versa com tanta facilidade – alguns dos analistas mais ferrenhos da direita passaram a juventude militando nas facções mais radicais da esquerda.

Nos últimos [...] meses, os dois maiores ícones desse jeito simplista de ver o mundo morreram: Hugo Chávez (esquerda) e Margareth Thatcher (direita). Difícil imaginar dois personagens tão representativos desse modo oitocentista de ver o mundo. Todos os esquerdo-direitistas concordam que, entre os mortos, havia um santo e um demônio. Eles discordam apenas em relação a qual é qual.

A realidade é que nem Chávez nem Thatcher merecem a canonização. Ambos tiveram seus inegáveis méritos como líderes carismáticos, mas as duas biografias estão cheias de erros crassos. É que, ao contrário do que eles acreditavam, o esquerdo-direitismo está errado. A crença compartilhada por esquerdistas e direitistas de que o mundo está dividido ao meio, entre virtuosos e cretinos, simplesmente não tem lastro na realidade. Há virtudes e cretinices em cada um de nós e o mundo é muito mais cheio de sutilezas do que imaginavam nossos manuais ideológicos publicados nos séculos 18 e 19.

Prova disso está numa reportagem de capa recente publicada pela tradicional revista The Economist, a Bíblia liberal inglesa, que já foi um ícone esquerdo- direitista na época que essas coisas faziam sentido. A matéria de Economist declara que o novo modelo para o planeta são os países nórdicos. “Se você tivesse que renascer em algum lugar do mundo com talentos e renda médios, você ia querer ser um viking”, diz a revista.

Os países escandinavos, que nas décadas de 1970 e 1980 eram estados inchados, com impostos altíssimos, baixa competitividade e serviços públicos de estado socialista, quem diria, viraram exemplo para a revista que os liberais sempre adoraram. Isso porque, nos últimos anos, Suécia, Dinamarca, Noruega e Finlândia fizeram várias reformas e se tornaram países incríveis para se viver.

Para começar, o estado racionalizou seus gastos e criou as mais fantásticas políticas de transparência do mundo, permitindo à população fiscalizar seus governantes e reduzir a gastança. Na Suécia, políticos de alto escalão moram em quitinetes, lavam a própria louça e usam transporte público ou bicicleta. Além disso, a burocracia caiu quase a zero e esses países viraram paraísos do empreendedorismo, de fazer inveja ao Vale do Silício com suas histórias de sucesso (Skype, Angry Birds, Spotify).

Mas isso foi feito sem sucatear o estado nem prejudicar a população. As reformas do estado foram feitas com um objetivo claro: manter a qualidade do serviço público, ou, se possível, aumentá-la. Essa lógica ajuda a entender o que aconteceu com a saúde e a educação pública nesses países. O governo continua atuando, provendo serviços de qualidade, mas empresas privadas também podem entrar na competição. Os cidadãos recebem do governo vouchers de saúde e educação e podem decidir usá-los em escolas e hospitais públicos ou privados. Na Escandinávia, o estado continua grande, mas uma coisa fundamental mudou: ele agora funciona.

O sucesso nórdico expõe a grande falácia do esquerdo-direitismo: a crença de que só há um caminho certo. Para os esquerdistas, criar mais empresas estatais e ter impostos altos é sempre bom. Para os direitistas, é sempre ruim. A verdade, como costuma ser o caso, está no meio: é possível, ao mesmo tempo, melhorar os serviços e aumentar a eficiência. Basta para isso focar no cidadão, que é muito mais importante do que empresas e estado.

Essa é a mágica que os países nórdicos operaram nos últimos anos. Enquanto isso, o Brasil faz o contrário: por aqui conseguimos combinar impostos altos com serviços ruins. E, em vez de focar em reduzir uns e melhorar outros, continuamos desperdiçando tempo com Thatcher e Chávez.

(Denis Russo Burgierman. Disponível em: http://super.abril.com.br/blogs/mundo-novo/2013/04/15/a-maldicao-do-esquerdodireitismo/? utm_source=redesabril_jovem&utm_medium=twitter&utm_campaign=redesabril_super)

Um texto argumentativo é aquele em que o autor se posiciona em relação a um determinado tema, defendendo tal posição com argumentos (de diferentes naturezas, como estatísticas, fatos, analogias) e concluindo-o com uma reflexão, uma solução, dentre outros. Tendo em vista a organização das ideias, assinale a alternativa que apresenta uma subdivisão adequada para as informações contidas no texto.
