A imagem abaixo ilustra a posição da escala fixa e do vernier (em polegadas) de um paquímetro durante a medição.

Marque a opção que indica corretamente a leitura da medição.

Sobre velocidade dos fluidos, informe verdadeiro (V) ou falso (F) e, em seguida, marque a opção que apresenta a sequência correta.

( ) Um escoamento laminar apresenta componentes do vetor velocidade alinhados ao sentido de escoamento.

( ) Quanto menor a velocidade do fluido maior a tendência de ocorrência de escoamento turbulento.

( ) Quando maior a velocidade do fluido menor o número de Reynolds associado ao escoamento.

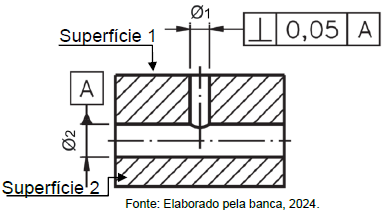

Marque a opção que apresenta a interpretação correta para o desenho técnico abaixo.

Preencha as lacunas abaixo. __________ térmica é a energia emitida pela matéria que se encontra a uma temperatura não-nula. Ainda que voltemos nossa atenção para esta transferência a partir de superfícies sólidas, a emissão também ocorre a partir de gases e líquidos. Independentemente da matéria, esta emissão pode ser atribuída a mudanças nas configurações eletrônicas dos átomos ou moléculas que constituem a matéria. A energia do campo de __________ é transportada por ondas eletromagnéticas (ou, alternadamente, fótons). Enquanto a transferência de energia por condução ou __________ requer a presença de um meio material, a __________ não necessita dele.

O componente responsável por sincronizar a abertura e o fechamento das válvulas com os êmbolos do motor de combustão interna e estabelecer a ordem de ignição dos cilindros é

Analise o gráfico obtido por um ensaio de tração, informe verdadeiro (V) ou falso (F) para as assertivas abaixo e, em seguida, marque a opção que apresenta a sequência correta.

( ) Entre o ponto E e B não há deformação elástica.

( ) Ao carregar o material até o ponto E não se tem deformação não uniforme.

( ) Ao carregar o material até o ponto B, a deformação entre C e D equivale à deformação plástica imposta.

( ) Ao carregar o material até o ponto B e retirar o carregamento ele manterá a deformação plástica equivalente ao ponto C.

O ângulo de cunha de uma ferramenta de usinagem é medido no plano medida/ortogonal entre as superfícies de

Preencha as lacunas abaixo.

__________ é um processo de transformação mecânica que consiste na redução da seção transversal por compressão do metal, por meio da passagem entre dois cilindros de aço ou ferro fundido com eixos paralelos que giram em torno de si mesmos.

__________ é uma operação de tração das peças, onde o material é estirado através de uma matriz em forma de canal convergente, resultando em uma redução da seção transversal e, consequentemente, no aumento do comprimento do material.

__________ é um processo de transformação termomecânica no qual um tarugo de metal é reduzido em sua seção transversal quando forçado a fluir através do orifício de uma matriz (ferramenta), sob o efeito de altas pressões e temperatura.

A sequência de palavras que preenche corretamente as lacunas é:

Sobre o processo de soldagem por arco submerso, informe verdadeiro (V) ou falso (F) para as assertivas abaixo e, em seguida, marque a opção que apresenta a sequência correta.

( ) Uma vantagem deste processo está relacionada com a alta velocidade de soldagem e elevada taxa de deposição.

( ) Uma vantagem deste processo é a ausência de respingos e fumos.

( ) Uma desvantagem deste processo está relacionada com a complexidade de proteção do operador, perante os demais processos, contra a radiação devido ao arco ser visível.

( ) Uma desvantagem do processo é a impossibilidade de mecanização/automação do processo tornando-o dependente da perícia de quem domina a técnica manual do manuseio do arco.

Preencha as lacunas abaixo.

O erro de medição (E) pode ser considerado como composto de três parcelas aditivas: erro sistemático (Es), erro aleatório (Ea) e erro grosseiro (Eq).

E = E_s + E_a + E_g

O erro ____________ é, geralmente, decorrente de mau uso ou mau funcionamento do Sistema de Medição (SM). Pode, por exemplo, ocorrer em função de leitura errônea, operação indevida ou dano do SM. Seu valor é totalmente imprevisível; porém, geralmente sua existência é facilmente detectável.

O erro _____________ é a parcela de erro sempre presente nas medições realizadas em idênticas condições de operação. Um dispositivo mostrador com seu ponteiro "torto" é um exemplo clássico de erro sistemático, que sempre se repetirá enquanto o ponteiro estiver torto.

O erro _____________ acontece quando uma medição é repetida diversas vezes, nas mesmas condições e observam-se variações nos valores obtidos. Em relação ao valor médio, nota-se que estas variações ocorrem de forma imprevisível, tanto para valores acima do valor médio, quanto para abaixo.

A sequência de palavras que preenche corretamente as lacunas é:
