O componente mecânico ilustrado na figura acima é um(a):

Durante a manutenção de um equipamento, um parafuso de fixação da base quebra ao ser retirado e você possui apenas um paquímetro para dimensionar o novo parafuso para substituição.

Você, então, estabelece o seguinte procedimento:

- mede o diâmetro externo do parafuso, encontrando o valor de 29,70 mm;

- conta 10 filetes, medindo este comprimento conforme ilustração, encontrando o valor de 14,50 mm;

- determina o comprimento total do parafuso, encontrando o valor de 200 mm.

Ao proceder à requisição para a substituição do parafuso, você deverá informar no pedido, além do comprimento e da quantidade, a seguinte designação:

Você recebe um desenho onde há uma exigência de realizar um furo passante cuja dimensão foi cotada em milímetros. Trata-se de um diâmetro de 41,28 mm, com tolerância de +/- 0,20 mm. No seu conjunto de ferramentas não há nenhuma broca com dimensões no sistema métrico decimal, mas apenas no sistema inglês. Neste caso, você deve selecionar uma broca com diâmetro, em polegada, da ordem de:

Nas operações de torneamento de peças de aço carbono com ferramenta de aço rápido, para seleção dos ângulos de corte a serem adotados, o torneiro mecânico deve considerar a resistência à tração do material a ser usinado. Na medida em que ocorre um aumento da resistência à tração do material a ser usinado, os ângulos de cunha e de saída:

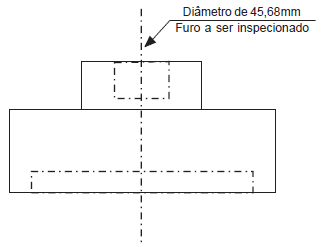

Será feita a inspeção do diâmetro interno de uma peça de aço torneada cujo furo a ser inspecionado está representado a seguir.

Dos instrumentos a seguir, qual o que deve ser escolhido para realizar a inspeção?

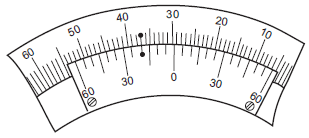

Durante a realização da medição do ângulo , conforme o desenho acima, o mecânico observou a seguinte leitura no goniômetro:

Nesta situação pode-se afirmar tratar-se de um ângulo correspondente a:

Um mecânico, para proceder a uma usinagem, realizou algumas medições, consultou algumas tabelas sobre velocidades de corte e selecionou os dados a seguir, para uma operação de corte.

(Dados:

Ferramenta: aço rápido

Velocidade de corte adotada: 22 m/min

Raio da peça a ser usinada: 70 mm
D = V_c x 320 / Rpm)

Devido à máquina operatriz ter sua regulagem em rotações por minuto, o mecânico, com base nos dados selecionados, deverá optar por regular a máquina, em Rpm, para:

Assinale a opção que representa de forma correta a vista superior para a perspectiva representada acima.

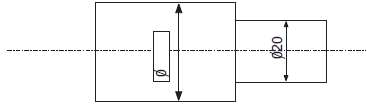

Durante a inspeção do diâmetro externo do eixo, conforme desenho acima, você utilizou um micrômetro de medidas externas, em milímetros, na faixa de 25 mm a 50 mm, com 50 divisões no tambor.

Na realização da leitura fornecida pelo instrumento, você constatou que o tambor, a partir da zeragem do instrumento utilizado, revolucionou 11 voltas completas e estabeleceu a coincidência da divisão do tambor no valor correspondente ao 24o traço. Sendo assim, o valor, em milímetros, que você deverá cotar, dentro do retângulo acima, para informar este diâmetro mensurado, é de:

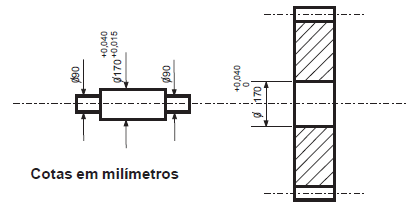

O setor de projetos encaminha para a usinagem a especificação de um conjunto eixo x coroa, com as dimensões conforme desenho ilustrativo a seguir.

Observando as cotas e avaliando as tolerâncias dimensionais indicadas para a fabricação do conjunto, conclui-se que, para o momento da montagem, admitindo-se o respeito às indicações estabelecidas, o conjunto poderá estar sujeito a uma folga máxima, em micrômetros, da ordem de:
