A análise modal é o princípio utilizado para a determinação das características dinâmicas inerentes a um sistema estrutural em termos de frequência naturais, fatores de amortecimento e deformadas modais, usando-as para formular um modelo matemático para determinar o comportamento dinâmico. O equipamento utilizado para determinar a frequência natural de estruturas denomina-se

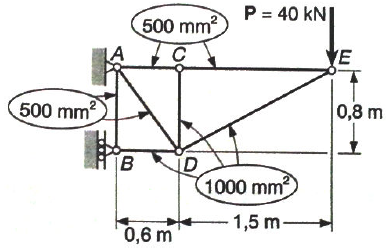

As barras da treliça indicadas na figura a seguir são constituídas de tubos de aço com seção transversal de áreas assinaladas.

Com base na figura anterior, é correto afirmar que o deslocamento vertical do ponto E causado pela força P é de, aproximadamente,

(Considere: módulo de elasticidade do aço = 205 GPa.)

Uma coluna de extremidades articuladas tem secção transversal quadrada e 2 metros de comprimento. Ela é constituída de uma qualidade de pinho para a qual o módulo de elasticidade vale 13 GPa, e a tensão admissível de 12 MPa para compressão na direção paralela às fibras.

Usando um coeficiente de segurança de 2,5 no cálculo da carga crítica de Euler para flambagem, assinale a alternativa que apresenta a dimensão da secção transversal de modo que a coluna possa resistir com segurança.

Em sistema de aquecimento a gás, deseja-se determinar o consumo de gás de um determinado local que consome 40 litros de água, na temperatura de 60°C. A água fria entra na temperatura de 20°C. Sabe-se que 1 m³ de gás produz em média 4.000 kcal e os aquecedores têm 70% eficiência. Qual é o consumo de gás, em m³?

Um sistema muito utilizado é o sistema de aquecedor solar. A água chega no coletor a 24°C e sai do coletor na temperatura de 60°C. De acordo com a NBR 7198, o consumo diário por pessoa é de 45 litros, sendo assim, a área do coletor necessária para aquecer a água numa resistência unifamiliar de 4 pessoas, sabendo que a radiação solar na localidade é de 4.200 kcal/m²dia, deve ser de

De acordo com a NBR 5410:2004, nas ligações de aterramento em qualquer instalação, será previsto um terminal ou barra de aterramento principal, que deverá estar localizado na edificação. Eles podem estar ligados aos seguintes condutores, EXCETO:

Em uma residência deseja-se aquecer 100 L de água da temperatura de 20°C para 40°C, em duas horas. A tensão disponível da rede é de 110 volts, já a potência elétrica exigida é, aproximadamente, de

A pressão máxima admitida para a condução do gás em ramificações em sistemas de distribuição de gás é igual a

Em sistemas de distribuição a gás canalizados não é permitida a passagem da canalização, descoberta, embutida ou enterrada nas seguintes situações, EXCETO:

Em um circuito de 220 volts deseja-se instalar 4 lâmpadas iguais cujos filamentos têm a resistência de 20 Ohms. Assinale a alternativa que apresenta o valor correto, respectivamente, da resistência equivalente, da corrente resultante e da potência dissipada.
