Uma barra chata de aço é constituída por duas partes de 10 mm de espessura, uma com 40 mm e outra com 80 mm de largura, ligadas por uma região de transição com arredondamento de 8 mm de raio. Determine a máxima carga axial P que pode ser suportada com segurança pela barra, sendo a tensão admissível do material que a compõe de 170 Mpa.

(Considere: K = 1,8.)

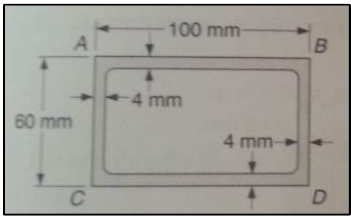

Um tubo de alumínio de seção retangular de 60 x 100 mm foi fabricado por extrusão, conforme a figura a seguir. É correto afirmar que a tensão de cisalhamento em cada uma das quatro paredes do tubo, quando esta é submetida a um momento de torção de 4 kN . m, é de:

(Considere: espessura da parede constante, de 4mm.)

(Beer.)

Analise as informações e a figura a seguir para responder à questão abaixo.

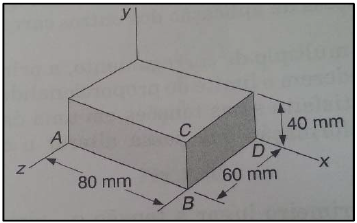

O bloco de aço está submetido à ação de pressão uniforme em todas as faces e a medida da variação do comprimento AB é igual a – 30 μm. Sabe-se que o módulo de elasticidade é 200 GPa e v = 0,30.

(Beer.)

Diante do exposto, é correto afirmar que a pressão aplicada às faces do bloco é de

Analise as informações e a figura a seguir para responder à questão abaixo.

O bloco de aço está submetido à ação de pressão uniforme em todas as faces e a medida da variação do comprimento AB é igual a – 30 μm. Sabe-se que o módulo de elasticidade é 200 GPa e v = 0,30.

(Beer.)

Com base no exposto, as variações das outras duas arestas, em μm, são iguais a:

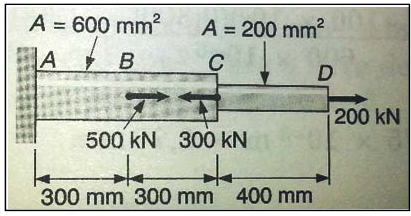

Analise a figura a seguir.

Sob as ações das cargas indicadas, a deformação sofrida pela barra de aço será de, aproximadamente,

(Considere: E = 200 GPa.)

Analise as informações e utilize os eixos coordenados indicados na figura para responder à questão abaixo.

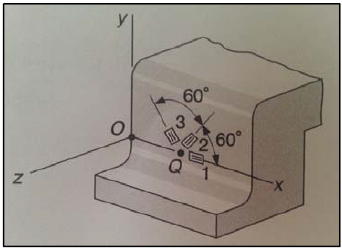

Na superfície de uma base de máquina foram feitas medições de deformações em um ponto Q, através de uma roseta a 60°, obtendo-se os seguintes resultados: ε₁= 40μ; ε₂= 980μ; ε₃= 330μ.

(Beer.)

Diante das informações, a deformação cisalhante máxima, em μ, é igual a:

Analise as informações e utilize os eixos coordenados indicados na figura para responder à questão abaixo.

Na superfície de uma base de máquina foram feitas medições de deformações em um ponto Q, através de uma roseta a 60°, obtendo-se os seguintes resultados: ε₁= 40μ; ε₂= 980μ; ε₃= 330μ.

(Beer.)

Marque a alternativa que apresenta as principais deformações. (Considere: v = 0,30.)

Analise as informações e utilize os eixos coordenados indicados na figura para responder à questão abaixo.

Na superfície de uma base de máquina foram feitas medições de deformações em um ponto Q, através de uma roseta a 60°, obtendo-se os seguintes resultados: ε₁= 40μ; ε₂= 980μ; ε₃= 330μ.

(Beer.)

As componentes de deformações ε_x, ε_y, γ_xy são, respectivamente,

A ASME designa as posições de soldagem por um número e um dígito. Assinale, a seguir, o número e a letra que representam uma soldagem de tubulação na posição circunferencial.

Acerca de uma soldagem a arco submerso, qual deve ser a faixa de corrente para um arame de aço com diâmetro de 3,2 mm?
