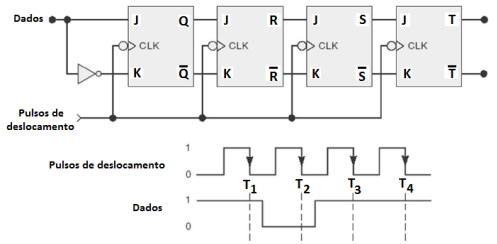

A figura a seguir mostra uma transferência serial de dados por meio de um registrador de deslocamento.

Assinale a opção que indica o diagrama de tempo para a saída S.

Considere o circuito a seguir.

Para as entradas A e B, respectivamente iguais a um e zero, a saída S será:

A figura a seguir apresenta um amplificador operacional com realimentação.

Assinale a opção que apresenta a função de transferência desse circuito.

A figura a seguir apresenta um amplificador operacional.

Assinale a opção que apresenta o gráfico da função de transferência desse circuito.

A figura a seguir apresenta um amplificador operacional básico. As tensões de entrada de V_A e V_B são iguais a respectivamente 4 e 4,03 mV.

Sabendo-se que o ganho desse amplificador é igual a 50.000, a saída será de

A figura a seguir apresenta um circuito grampeador.

Na entrada desse circuito é aplicado um sinal de onda quadrada Vi de amplitude igual a V.

A amplitude do sinal de saída V_o é de

A figura a seguir apresenta um circuito ceifador série com fonte.

Na entrada desse circuito é aplicado um sinal senoidal V_i de amplitude igual a 10 V. A amplitude do sinal de saída V_o é de
