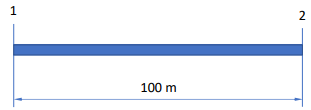

A figura a seguir apresenta uma tubulação horizontal que transporta água da seção 1 para a seção 2. Essa tubulação possui área interna transversal igual a 0,1 m2.

Sabe-se, ainda, que a vazão e a pressão na seção 1 dessa tubulação valem, respectivamente, 720 m3/h e 1,0 kgf/cm2 e a perda de carga ao longo da tubulação é de 0,001 mca/m.

Desse modo, admitindo que a aceleração da gravidade vale 10,0 m/s2, a altura manométrica total na seção 2 vale:

Assinale a opção que indica um processo mecânico para fabricação de uma peça por conformação.

A figura a seguir apresenta uma chapa posicionada para o processo de estampagem.

A opção que apresenta a possível forma final para essa chapa é:

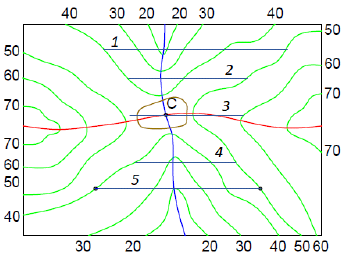

A figura a seguir apresenta curvas de nível obtidas no levantamento planialtimétrico de um terreno e cinco eixos, numerados de 1 a 5, posicionados sobre elas.

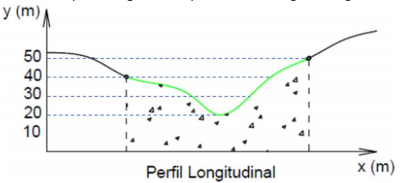

Tomando por base essa planta e um dos eixos, um desenhista elaborou o perfil longitudinal apresentado na figura a seguir.

Os símbolos apresentados na figura a seguir são bastante utilizados na representação de projetos de tubulações hidráulicas. Os símbolos indicados com os números (1) e (2) representam, respectivamente,

A figura a seguir apresenta parte da planta baixa de uma pequena edificação residencial, confeccionada na fase executiva do projeto. Sobre essa figura, analise as afirmativas a seguir.
I. As quadrículas são utilizadas para indicar o uso de piso frio (área lavável). II. A menor escala admissível para a execução dessa planta é 1/200. III. O plano de corte horizontal, que deu origem à planta baixa, secciona a janela J4.
Está correto o que se afirma em

Em um projeto de instalações elétricas, a representação da ligação de todos os seus componentes e condutores sem a necessidade de obedecer a posição física real em que se encontram, é feita por meio do (a)

Um desenhista necessita gerar uma folha de desenho com as vistas ortográficas de uma peça mecânica empregando o programa AutoCad. A peça foi gerada no model space em milímetros e, no paper space, a escala a ser empregada é 1:10.
Assim, para o correto enquadramento das vistas nas respectivas viewports, ao comando view/zoom/scale deve ser informado:

Relacione os comandos para gerações de vistas no programa AutoCad listados a seguir, às suas respectivas ações.
1. Solprof. 2. Soldraw. 3. Flatshot.
( ) cria vistas bidimensionais de objetos sólidos tridimensionais a partir da vista que estiver na janela ativa. ( ) gera perfis do modelo, isto é, uma silhueta do modelo apresentando somente suas arestas. O comando funciona apenas no Modelspace. ( ) gera a vista do modelo preparado pelo comando Solview.
Assinale a opção que mostra a relação correta, segundo a ordem apresentada.

As opções a seguir apresentam elementos que devem ser indicados em uma planta de desdobramento de lote, à exceção de uma. Assinale-a.
