Dado o quadro de variáveis discretas representando uma população de 100 elementos:

Seja x__i : Variável Discreta; f_i: Frequência Absoluta; F_i : Frequência Acumulada.

Os valores do 1.º Quartil - Q₁, da Mediana - Md e do 3.º Quartil - Q₃ são, respectivamente:

A existência de harmônicos em uma linha de baixa tensão gerada por equipamentos fora de normas causa sérios problemas em transformadores de distribuição.

Considere as afirmativas abaixo:

I. Harmônicos na tensão aumentam as perdas no ferro.
II. Harmônicos na corrente aumentam as perdas no cobre.
III. Componentes harmônicos possuem amplitude elevada.
IV. O efeito das reatâncias de dispersão no transformador fica ampliado, uma vez que seu valor aumenta com a frequência.

Estão CORRETAS:

Considerando que, de maneira geral, o problema de estabilidade de sistemas elétricos de potência pode ser tratado dentro do contexto mais geral do problema de estabilidade de sistemas dinâmicos, analise as proposições abaixo:

I. Um sistema dinâmico pode ter um, vários, infinitos ou nenhum ponto de equilíbrio.

II. Em sistemas elétricos, quando o ponto de equilíbrio é estável, um curto-circuito não deve provocar instabilidade.

III. No caso de sistemas elétricos, quando o ponto de equilíbrio existe, o sistema pode ter torque de amortecimento negativo. Portanto, o ponto de equilíbrio é instável.

IV. Se o sistema elétrico de potência for encarado apenas como um sistema dinâmico, é indiferente se o problema de estabilidade é de natureza eletromecânica ou de tensão.

Assinale a alternativa CORRETA:

Sobre a estabilidade de tensão em sistemas elétricos de potência, considere as seguintes afirmativas:

I. A estabilidade de tensão está estreitamente ligada à característica da rede de transmissão e independe do comportamento das cargas do sistema.

II. A limitação na capacidade de transmissão da rede elétrica limita o fornecimento de potência reativa às cargas, reduzindo a tensão.

III. As características das cargas e a atuação de taps de transformadores podem piorar a condição do sistema levando à instabilidade de tensão.

IV. A instabilidade de tensão é um fenômeno dinâmico. Portanto, a dinâmica de todos os elementos do sistema, incluindo geradores, deve ser considerada.

Assinale a alternativa CORRETA:

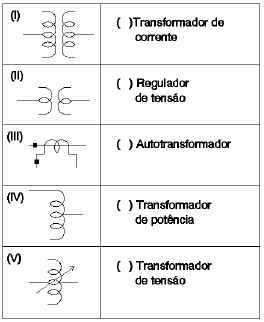

Dada a simbologia para projetos unifilares de subestações, identificar os símbolos.

Numerar conforme o projeto:

A CORRETA é:

Quanto ao tipo de solução interativa, os métodos para resolução das equações do fluxo de potência podem ser classificados como:

I. Método de Gauss.
II. Método de Gauss-Seidel.
III. Método da Relaxação.
IV. Método de Newton-Raphson.

Estão CORRETAS:

Com relação ao estudo de curto-circuito em Sistemas de Potência, considere as seguintes afirmativas:

I. As faltas que ocorrem no Sistema de Potência podem ser classificadas como faltas simétricas ou balanceadas e faltas assimétricas ou não balanceadas.

II. As faltas simétricas são as faltas fase-fase-fase ou fase-fase-terra. Essas faltas podem ocorrer com impedância nula entre os condutores de fase.

III. As faltas simétricas são as faltas fase-fase-fase ou fase-fase-terra. Essas faltas podem ocorrer com impedâncias iguais, diferentes de zero, entre os condutores.

É VERDADEIRA ou são VERDADEIRAS:

Ao realizar a análise de um projeto, verificou-se que um investimento inicial de R$ 200.000,00, à taxa mínima de atratividade de 20% ao ano, com prazo de análise fixado em 2 anos, irá gerar o retorno anual de R$ 150.000,00.

Qual o Valor Presente Líquido desse investimento?

A tarefa do controle de tensão tem como principal objetivo impedir que as tensões dos barramentos ultrapassem valores limites não permitidos. Tais valores são definidos tanto pelas características dos equipamentos presentes no sistema interligado quanto pelos estudos realizados no planejamento pré-operação.

Dessa maneira, analise as afirmativas quanto aos métodos utilizados no controle de tensão em linhas de transmissão.

I. Controle de tensão mediante ajuste da excitação das unidades geradoras.
II. Controle de tensão por taps de transformadores.
III. Controle de tensão pelo Efeito Ferranti.
IV. Controle de tensão por bancos de capacitores e de reatores em paralelo.

Estão CORRETAS:

Um gerador alimenta uma carga por meio de uma linha.

Sabendo-se que:

- A tensão no gerador é de 220 V - 60 HZ.
- A carga é de impedância constante e absorve 10 kW, fator de potência 0,7 indutivo, quando alimentada por tensão de 220 V.
- A impedância da linha é de (1,28+j0,80).
- Vbase = 200 V e Sbase = 10 KVA.

Considere as seguintes alternativas:

I. A corrente na carga para tensão de 200 V é de 2,429 pu.
II. O módulo da impedância é de 0,7 pu.
III. A potência ativa absorvida pela carga quando alimentada por tensão de 200 V vale 1 pu.
IV. O módulo da tensão na carga é de 1,719 pu.

É CORRETA ou são CORRETAS:
