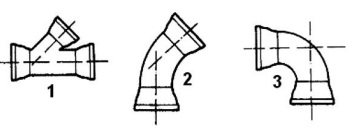

As figuras 1, 2 e 3 representam três conexões de ponta e bolsa utilizadas em tubulações industriais.

Trata-se, respectivamente, de:

As válvulas são elementos essenciais para o direcionamento de fluidos, pois controlam o escoamento de líquidos, gases e sólidos no interior das tubulações industriais. A respeito das operações específicas das válvulas, considere as seguintes afirmativas:

1. A válvula de retenção regula a pressão do fluido em um determinado ponto de aplicação na tubulação.

2. A válvula globo é uma válvula de regulagem.

3. A válvula de alívio é uma válvula de segurança contra sobrepressões eventuais no sistema hidráulico.

Assinale a alternativa correta.

Sobre a válvula direcional em circuitos hidráulicos e pneumáticos, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A quantidade de vias significa a quantidade de modos de operação das válvulas direcionais.

( ) A quantidade de posições significa a quantidade de conexões que as válvulas direcionais possuem.

( ) Através do rolete é possível pilotar as válvulas direcionais eletricamente.

( ) A conexão “1” das válvulas direcionais significa conexão de alimentação de pressão.

( ) As conexões “4” e “5” servem de escape de ar para a atmosfera.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação às correias, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

1. Correias planas.

2. Correias V.

3. Correias trapezoidais.

( ) Tem perfil padronizado pela largura e altura da seção.

( ) Relação de transmissão ideal até 1:8.

( ) Podem ser utilizadas em árvores paralelas ou reversas.

( ) Relação de transmissão ideal até 1:5.

( ) Podem ser utilizadas somente em árvores paralelas.

( ) O rendimento para esse tipo de transmissão é próximo de 95%.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

Identifique como verdadeiras (V) ou falsas (F) as seguintes descrições de rolamentos:

( ) Rolamento axial de contato angular de esferas: destina-se a mancais de fusos roscados com porcas de esferas em máquinas-ferramenta.

( ) Rolamento de contato angular de esferas: suporta carga axial em um único sentido e, por isso, é montado contraposto a outro rolamento que suporta carga no sentido oposto.

( ) Rolamento fixo de uma carreira de esferas: indicado quando houver atuação simultânea de carga radial e carga axial.

( ) Rolamento autocompensador de esferas: possui dupla carreira de esferas com anel externo esférico côncavo. O furo pode ser cilíndrico ou cônico.

( ) Rolamento de contato angular de esferas de duas carreiras: suporta carga radial de intensidade média e carga axial leve simultaneamente, sendo ainda recomendado para altas rotações.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Sobre os métodos não destrutivos para detectar falhas e defeitos das juntas soldadas, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O ensaio de tração pode ser realizado tanto na face da junta como na raiz da solda e ainda lateralmente.

( ) O método de ensaio por pressão de ar é indicado para conferir a estanqueidade da junta soldada.

( ) No ensaio de dobramento, utiliza-se corpo de prova com cordão de solda transversal.

( ) No ensaio de inspeção radiográfica da solda, é possível verificar porosidade, bolhas, fissuras, má fusão e inclusão de escória.

( ) No método de inspeção magnética, busca-se analisar fissuras finas e porosidade.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
