Prova Completa: Técnico - Elétrica (DCTA - VUNESP

1833304 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

Assinale a alternativa correta a respeito dos conceitos básicos de luminotécnica.

A

Lúmen é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lúmen] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

B

Lux é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lux] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

C

Lux é a unidade utilizada para medir o fluxo fluminoso. Uma medida de 1,0 [lux] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

D

Lux é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lux] corresponde à incidência perpendicular de 1,0 [lúmen] de fluxo luminoso em uma superfície de 1,0 [m²].

E

Lúmen é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lúmen] corresponde à incidência perpendicular de 1,0 [lux] de fluxo luminoso em uma superfície de 1,0 [m²].

Provas

Questão presente nas seguintes provas

1833303 Ano: 2013
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

NBRsNBR 14039: Instalações Elétricas de Média Rensão

Segundo a ABNT NBR 14039, assinale a alternativa correta com relação a instalações elétricas de média tensão.

A

Barramento blindado é um componente da instalação elétrica constituído por um condutor rígido nu, sem isolamento, envolto por uma malha metálica, também condutora, constituída por uma trama de fios para blindagem eletromagnética.

B

Cabos aéreos isolados são condutores, sem isolação, instalados em eletrodutos ou canaletas, que permanecem em contato direto com o ambiente e o solo, ou seja, permanentemente aterrados.

C

Uma chave seccionadora possui mecanismos automáticos de abertura, durante a ocorrência de correntes de curto circuito ou sobrecargas.

D

Barramento blindado é um componente da instalação elétrica constituído por um condutor rígido, sustentado por isoladores e protegido por um invólucro metálico ou material com resistência equivalente.

E

Uma chave seccionadora possui capacidade disruptiva superior à de um disjuntor para uma mesma classe de tensão.

Provas

Questão presente nas seguintes provas

1833302 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

Em instalações elétricas de baixa tensão, segundo a norma ABNT NBR 5410, a corrente de projeto, utilizada no critério de dimensionamento da bitola do condutor segundo sua capacidade máxima de condução de corrente, leva em conta a corrente nominal do circuito que será energizado por esses condutores. Sobre essa corrente utilizada no projeto, é correto afirmar que ela

A

independe de quaisquer fatores externos, sendo usada diretamente para o cálculo da bitola do condutor.

B

deve ser alterada por fatores multiplicativos, dependendo da cor utilizada no revestimento de cada condutor.

C

deve ser alterada por fatores multiplicativos de acordo com o modo de instalação dos condutores (em alvenaria, calha, eletroduto, etc.), de acordo com a presença de outros condutores energizados dentro do mesmo local de instalação e de acordo com a temperatura ambiente típica da instalação.

D

deve permanecer inalterada, independentemente da tensão nominal aplicada ao circuito.

E

deve ser alterada por fatores multiplicativos, caso os circuitos sejam instalados no mesmo eletroduto, juntos de cabos de telefonia, cabos de rede de computadores e cabos para-raio.

Provas

Questão presente nas seguintes provas

1833301 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

Um No-Break ou UPS (Uninterruptible Power Supply) monofásico de 1,1 [kVA] de potência aparente e 60,0 [Hz] de frequência nominal, é alimentado pela rede elétrica de 110,0 [V]. O equipamento possui uma configuração do tipo conversor AC-DC-DC-AC, em que o primeiro estágio AC-DC se trata de um retificador controlado, alimentado com a tensão da rede elétrica de 110,0 [V] AC em 60,0 [Hz], com tensão de saída de aproximadamente 48,0 [V] DC. O segundo estágio DC-AC trata-se de um conversor Boost associado a conversor de frequência ou inversor, com tensão de entrada de 48,0 [V] DC e saída de 110,0 [V] AC em 60,0 [Hz], para alimentar uma carga externa. Entre o primeiro e o segundo estágios, há um banco de baterias com tensão nominal de 48,0 [V], que possui uma capacidade de 50,0 [A.h]. Admitindo que o conversor do segundo estágio seja ideal, sem perdas, e que o No-Break alimenta uma carga puramente resistiva, de potência de 960,0 [W], caso haja uma falha na alimentação da rede de entrada de 110,0 [V] AC, o equipamento

Provas

Questão presente nas seguintes provas

1833300 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

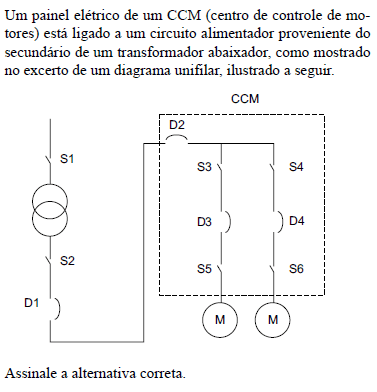

Enunciado 1833300-1

A

As chaves S1, S2, S3, S4, S5 e S6 são elementos de manobra do sistema. Os elementos D1, D2, D3 e D4 são fusíveis trifásicos.

B

As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra sobrecorrentes do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.

C

D1 e D2 são seccionadores para permitir o desligamento e a manutenção do transformador. Os seccionadores D3 e D4 permitem o desligamento e a manutenção dos motores do CCM.

D

S1 e S2 são chaves seccionadoras para permitir a desenergização e a manutenção do transformador. Os pares de chaves seccionadoras S3/S5 e S4/S6 permitem a desenergização e manutenção dos disjuntores D3 e D4, respectivamente.

E

As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra curto-circuito do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.

Provas

Questão presente nas seguintes provas

1833299 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

Em uma instalação elétrica de baixa tensão, o condutor de proteção (PE)

A

pode ser substituído por qualquer condutor energizado de uma das fases da alimentação, caso não exista aterramento disponível na instalação.

B

deve possuir isolamento em borracha ou plástico, feito obrigatoriamente na cor verde ou na cor verde-amarelo.

C

deve possuir isolamento plástico, feito obrigatoriamente na cor vermelha, e estar sempre interligado com o condutor de neutro da instalação.

D

pode ser desprezado caso a instalação tenha estrutura de alvenaria com vergalhões de aço em seu interior.

E

deve ser protegido por um fusível de baixo valor, para promover a proteção contra correntes de curto-circuito de pequena intensidade.

Provas

Questão presente nas seguintes provas

1833298 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

Soft-Starters e inversores ou conversores de frequência são comumente utilizados no acionamento de máquinas elétricas em ambientes industriais. Assinale a alternativa correta.

A

Um soft-starter é um dispositivo eletrônico responsável pela partida gradual de motores síncronos ou assíncronos. O dispositivo aplica uma quantidade ajustável de tensão elétrica alternada ao motor, através do controle do disparo de tiristores, sem a variação da frequência de alimentação do motor.

B

Um soft-starter é um dispositivo eletrônico capaz de sintetizar um sinal de saída de tensões trifásicas, alternadas, de amplitude e frequência variáveis, aplicáveis na partida de motores síncronos ou assíncronos a partir de uma fonte de tensão contínua.

C

Um conversor de frequência é responsável pela partida gradual de motores síncronos e assíncronos, mediante a modulação da frequência das tensões aplicadas ao motor, sem a variação de sua amplitude. Após a partida do motor, o conversor deve ser desativado, e a carga pode ser ligada diretamente à rede elétrica.

D

Um conversor de frequência de dois quadrantes pode fazer um motor elétrico, síncrono ou assíncrono, operar em apenas um sentido de rotação.

E

Um soft-starter pode ser utilizado para alimentar a armadura de um motor de corrente contínua, com enrolamento de campo independente, para controle de sua velocidade e torque.

Provas

Questão presente nas seguintes provas

1833297 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

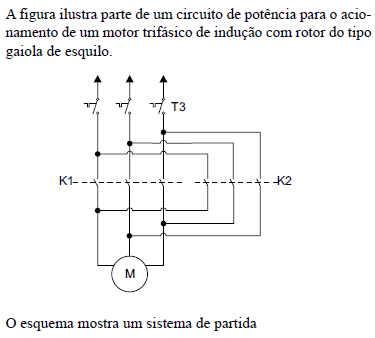

Enunciado 1833297-1

A

direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. T3 é um temporizador usado para controlar o tempo de partida do sistema.

B

de um motor por inversão de frequência, com o acionamento rápido das chaves K1 e K2, comandadas por um dispositivo eletrônico de controle central T3.

C

direta do motor, com possibilidade de acionamento em ambos os sentidos de rotação, mediante o fechamento dos contatos K1 ou dos contatos K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

D

direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento dos contatos K1. Os contatos K2 são utilizados para frenagem do motor. T3 é um temporizador usado para controlar o tempo de partida e parada do sistema.

E

controlada do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

Provas

Questão presente nas seguintes provas

1833296 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

Assinale a alternativa correta a respeito de dispositivos de proteção e controle de sistemas elétricos.

A

Um fusível é um dispositivo de proteção apenas contra curto-circuito e não é descartável, podendo ser utilizado caso ocorra a fusão de seu elemento condutor interno.

B

Um disjuntor termomagnético é um dispositivo de proteção contra correntes de sobrecarga e não atua para correntes de curto-circuito. Seu número máximo de manobras é muito elevado, superior ao de um interruptor convencional.

C

Um dispositivo de proteção contra surtos é capaz de proteger um circuito elétrico contra correntes de sobrecarga de longa duração, superiores a vários minutos. O dispositivo tem um número máximo de manobras baixo, podendo ser usado apenas uma dezena de vezes.

D

Um interruptor convencional de um polo e duas posições para um circuito de iluminação apresenta alta capacidade disruptiva, podendo ser usado para interromper correntes elevadas de curto circuito, mesmo em circuitos de corrente contínua.

E

Um contator é um dispositivo eletromecânico de controle que, quando tem sua bobina percorrida por uma corrente elétrica, promove o deslocamento interno de contatos móveis por um princípio magnético, fazendo o fechamento de contatos normalmente abertos, e a abertura de contatos normalmente fechados.

Provas

Questão presente nas seguintes provas

1833295 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico - Elétrica
Provas ×

Eletrônica de Potência

A respeito de emendas e terminações utilizadas com condutores elétricos para instalações elétricas residenciais, pode-se afirmar que

A

fios e cabos de alumínio e cobre podem ser usados em instalações elétricas de baixa tensão, conforme a ABNT NBR 5410, por serem materiais de alta condutividade, baixa capacidade de oxidação e por permitirem emendas simples.

B

terminais do tipo agulha ou pino tubular podem ser “crimpados” a condutores de cobre ou alumínio para conferir às terminações desses fios e cabos uma alta resistência de contato com outras superfícies condutoras.

C

fios ou cabos condutores de alumínio são proibidos para uso em instalações elétricas de baixa tensão residenciais, segundo a ABNT NBR 5410, devido à fácil oxidação do alumínio que, nas emendas entre condutores, pode criar pontos com resistências de contato elevadas.

D

soldas com ligas de estanho de baixo ponto de fusão podem ser facilmente utilizadas para a solda e emenda de dois condutores de alumínio, conferindo alta resistência mecânica e alta resistividade à condução de corrente elétrica no ponto de conexão dos condutores.

E

a utilização de solda com ligas de estanho para emendas e conexões elétricas em condutores de cobre não é recomendada, uma vez que o cobre e o estanho não se combinam e resultam em uma conexão com alta resistência de contato, sujeita à oxidação.
