Prova Completa: Engenheiro Eletricista (EBSERH - AOCP

664504 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Arquitetura na Engenharia Eletrônica
Sistemas Embarcados

Um Engenheiro Eletricista, ao projetar um circuito eletrônico com memória, está decidindo pela utilização entre duas opções de memórias com as seguintes especificações: dados da memória 1: 5M de palavras de 8 bits e dados da memória 2: 1M de palavras de 16 bits. Em função dos dados das duas memórias, assinale a alternativa correta.

A

A memória 2 apresenta maior capacidade de armazenamento, pois utiliza barramento de 16 bits, enquanto a memória 1 apenas 8 bits.

B

A memória 1 apresenta capacidade de 41.943.040 bits, podendo armazenar mais bits que a memória 2, com capacidade de 16.777.216 bits.

C

As duas memórias armazenam a mesma quantidade, porém a memória 1 armazena palavras de 8 bits e a memória 2 armazena palavras com 16 bits.

D

A memória 1 apresenta capacidade de 40960 bits, podendo armazenar mais bits que a memória 2, com capacidade para 16384 bits.

E

A memória 1 apresenta capacidade de armazenamento de 32768 bits, podendo armazenar mais bits que a memória 2, com capacidade para 4096 bits.

Provas

Questão presente nas seguintes provas

664502 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquina de Indução

Um Engenheiro Eletricista, ao dimensionar uma máquina de indução trifásica, deseja calcular o número de bobinas contido em um grupo polo-fase. Sabendo-se que, para o caso em questão, tem-se: número total de ranhuras S=12, número de polos p=2, número de fases m_S=3 e frequência f=60 Hz, o número de bobinas contido em um grupo polo-fase é

Provas

Questão presente nas seguintes provas

664501 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Eletromagnetismo

O Engenheiro Eletricista depende de conhecimentos específicos relacionados ao Eletromagnetismo e seus fenômenos que o habilitam a solucionar problemas envolvendo o dimensionamento ou soluções de falhas em processos e equipamentos. Sobre as definições de Eletromagnetismo, assinale a alternativa correta.

A

O torque T (ou momento mecânico de força) sobre a espira é o produto escalar entre a força e o braço de alavanca.

B

A equação

define o potencial magnético de um dipolo magnético que é medido em T/m.s².

C

O momento de dipolo magnético é um vetor cujo módulo é dado pelo produto entre a corrente e a área da espira. Sua direção é perpendicular à espira.

D

A magnetização é o momento de dipolo magnético por unidade de volume e é expressa em T.WB²/m^-1.

E

A força eletromotriz induzida em qualquer circuito fechado é igual à taxa de variação no domínio do tempo do campo elétrico gaussiano enlaçado pelo circuito em regime estacionário.

Provas

Questão presente nas seguintes provas

664498 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos CA
Circuitos ElétricosCircuitos CC

Os teoremas de Norton e de Thévenin são utilizados para análise de circuitos e consistem em ferramentas essenciais ao Engenheiro Eletricista. De acordo com as definições do teorema de Norton e de Thévenin, assinale a alternativa correta.

A

A relação entre as resistências de Norton e de Thévenin é dada por: R_N= √3.R_Th em que R_N é a resistência de Norton e R_Th é a resistência de Thévenin.

B

A corrente de Norton I_N se relaciona com a corrente de Thévenin na seguinte razão: Alternativa 2-1

em que V_Thé a tensão de Thévenin e R_Thé a resistência de Thévenin.

C

A potência máxima é transferida a uma carga quando a resistência de carga for igual à resistência de Norton do ponto de vista do gerador.

D

relação entre as resistências de Norton e de Thévenin é dada por: R_N= R²_Th em que R_N é a resistência de Norton e R_Th é a resistência de Thévenin.

E

Um circuito linear de dois terminais pode ser substituído por um circuito equivalente formado por uma fonte de corrente em paralelo com um resistor.

Provas

Questão presente nas seguintes provas

664497 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas Elétricas

Os sistemas polifásicos estão presentes em máquinas elétricas e processos em que o Engenheiro Eletricista atua. De acordo com as definições de Sistemas Polifásicos, assinale a alternativa correta.

A

Em qualquer instante de tempo, a soma fasorial das três tensões de fase de um gerador trifásico é nula.

B

Em um sistema Y-Δ sem conexão de neutro com carga equilibrada, as tensões de fase da carga são iguais a √2 vezes a tensão de linha do gerador.

C

Em um gerador CA trifásico conectado em Δ, a corrente de linha no sistema é igual à corrente de fase.

D

O módulo da tensão de linha de um gerador conectado em Δ é igual a √3 vezes a tensão de fase ao quadrado.

E

Para um sistema conectado em Y, a corrente de linha é igual a 1/3 da corrente de fase.

Provas

Questão presente nas seguintes provas

664496 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

Durante o cálculo de um transformador monofásico de chapas padronizadas feitas de aço silício, com um enrolamento primário e um enrolamento secundário, um Engenheiro Eletricista pretende especificar a área de seção magnética do núcleo desse transformador. Considerando os dados: frequência de operação: 60 Hz e potência no enrolamento secundário: 300 VA, qual é a área de seção magnética do núcleo do transformador?

Provas

Questão presente nas seguintes provas

664495 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas Elétricas

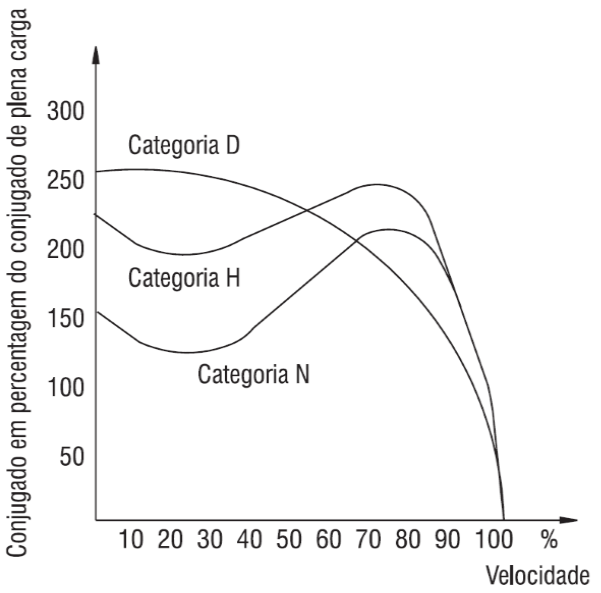

De acordo com os parâmetros de seleção de motores elétricos e da análise da Figura a seguir, assinale a alternativa correta.
enunciado 664495-1

Gráfico de categorias de motores.

A

A Figura apresenta a categoria N que compreende os motores com alto escorregamento.

B

O gráfico da Figura representa as categorias dos motores nas quais a categoria D compreende os motores com conjugado de partida alto e corrente de partida normal com alto escorregamento.

C

Os motores aplicados em cargas com baixo escorregamento e conjugado de partida elevado são da categoria D.

D

Os motores da categoria H não podem acionar cargas com conjugado de partida elevado, pois apresentam elevado escorregamento.

E

Motores elétricos de categoria D não podem ser aplicados a cargas com conjugado de partida elevado, ficando restritos a aplicações de baixo conjugado e corrente.

Provas

Questão presente nas seguintes provas

664494 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Sobre o fator de demanda, em sistemas de distribuição de energia elétrica, é correto afirmar que

A

O fator de demanda "ƒ_dem"é calculado pela equação: Alternativa 1-1 em que D_máx é a demanda máxima do conjunto das “n” cargas no intervalo de tempo considerado e D_nom, _ié a potência nominal da carga “i”.

B

A unidade de medida padrão para o fator de demanda é kVA/min.

C

No cálculo do fator de demanda, a demanda máxima e a demanda nominal devem obrigatoriamente ser representadas em kVA e W, respectivamente, caso contrário não atendem ao cálculo dimensional da grandeza.

D

O fator de demanda nunca poderá ter valor superior a 1,0, pois seu cálculo é relativo e não absoluto.

E

fator de demanda “ƒ_dem ” é calculado pela equação: Alternativa 5-1 em que D_máxéa demanda máxima do conjunto das “n” cargas no intervalo de tempo considerado e Dnom, _i é a potência nominal da carga “i”.

Provas

Questão presente nas seguintes provas

664493 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos CA
Circuitos ElétricosCircuitos CC

O Teorema da Superposição pode ser aplicado para analisar circuitos em Engenharia Elétrica contendo uma ou mais fontes que não estejam em série nem em paralelo. De acordo com as definições do Teorema da Superposição, assinale a alternativa correta.

A

A corrente através de um elemento, ou a tensão entre seus terminais, em um circuito linear bilateral, é igual à soma algébrica das resistências ou das tensões produzidas, linearmente dependentes de cada uma das fontes ou resistências.

B

A potência total fornecida a um elemento resistivo deve ser determinada usando a corrente individual que o atravessa ou a tensão total entre seus terminais elevada ao cubo.

C

A corrente através de um elemento, ou a tensão entre seus terminais, em um circuito linear bilateral, é igual à soma algébrica das correntes ou das tensões produzidas independentemente por cada uma das fontes.

D

Para analisar um circuito pelo Teorema da Superposição, é necessário isolar cada fonte independentemente, removendo as demais, fazendo com que fontes de corrente fiquem em curto-circuito e fontes de tensão estejam abertas.

E

O princípio da superposição pode ser utilizado para calcular a potência de um circuito, pois a dissipação de potência em um resistor varia com o dobro da corrente ou da tensão, portanto, de efeito não linear.

Provas

Questão presente nas seguintes provas

664492 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: EBSERH

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

O profissional Engenheiro Eletricista atua com base em normas que definem parâmetros como, esquemas de ligação de proteção contra contatos indiretos. Com base nas prescrições da norma ABNT NBR 5410, assinale a alternativa correta.

A

No esquema de ligação TN, toda a corrente de falta direta fase-massa é uma corrente de curto-circuito (faseneutro).

B

No esquema TN-S, os condutores neutro e de proteção são instalados juntos, economizando um condutor.

C

No esquema TN-C, os condutores devem ter área de seção transversal mínima de 4 mm² em cobre e 10 mm² em alumínio.

D

O esquema TN-S, só pode ser aplicado em instalações fixas e com limitação de condutores com o mesmo critério do esquema TN-C.

E

Em um esquema TN, as massas nunca estão sujeitas às sobretensões do neutro do sistema de alimentação.
