Assinale a alternativa que completa a frase abaixo.

A aplicada às duas extremidades de um fio condutor produz a .

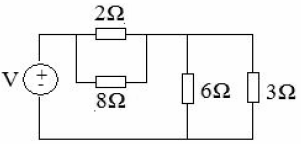

Calcule a tensão V fornecida pela fonte do circuito abaixo, sabendo que a potência total é igual a 160 W, em seguida, assinale a alternativa correta.

Segundo a NBR 5419:2015, são quatro os tipos de riscos que devem ser analisados para se chegar à definição do nível de proteção e consequente classe do sistema de proteção contra descargas atmosféricas (SPDA).

Assinale a alternativa que não contém um tipo de risco a ser analisado.

Sobre a quantidade de pontos de tomadas de uso geral nas unidades residenciais é correto afirmar que

Em relação aos transformadores, relacione as colunas e, a seguir, assinale a alternativa com a sequência correta.

1 – Transformador Ideal

2 – Autotransformador

3 – Transformador

( ) Dispositivo utilizado para introduzir um acoplamento mútuo entre dois ou mais circuitos elétricos.

( ) Enrolamento eletricamente contínuo, com um ou mais pontos de derivação (tap) em um núcleo magnético.

( ) É um componente hipotético no qual não existe nenhuma perda e o núcleo tem uma permeabilidade infinita.

Leia:

Em um circuito indutivo, uma parte da energia é armazenada e posteriormente devolvida à fonte; nesse processo de retorno, a potência é e chamada de potência .

Assinale a alternativa que completa a frase acima.

Relacione as colunas, considerando o valor limite de cada classe de isolamento empregada em máquinas elétricas, e assinale a alternativa com a sequência correta.

1 – Classe A

2 – Classe B

3 – Classe E

4 – Classe F

5 – Classe H

( ) Limite: 180ºC

( ) Limite: 130ºC

( ) Limite: 155ºC

( ) Limite: 120ºC

( ) Limite: 105ºC

Assinale a alternativa que não apresenta uma função ou uma característica dos disjuntores de baixa tensão.

Assinale a alternativa que completa a frase abaixo.

Em um circuito paralelo, principal é igual das correntes que passam pelas ramificações do circuito.

Cinco células de 3 volts cada uma são ligadas em série.

Qual é a tensão total fornecida por esse conjunto?
