Assinale a alternativa que não contém uma característica típica do amplificador operacional (AMP-OP) ideal.

Relacione as colunas, considerando a definição dos termos utilizados na eletricidade, e assinale a alternativa com a sequência correta.

1 – elétron de valência

2 – número atômico

3 – elétron livre

4 – elétron

5 – íon

( ) carga negativa

( ) átomo carregado

( ) elétron liberado

( ) número de prótons no núcleo

( ) elétron na camada mais externa

No circuito abaixo, qual é a chave que deve ser fechada para que o ganho de tensão do circuito seja de -30?

Calcule a reatância capacitiva (Xc) de um capacitor de 200 !$ \mu !$F em uma frequência de 100 Hz e assinale a alternativa correta.

Considerando o A=60 V e B=20 V no sinal AM abaixo, calcule a porcentagem de modulação e assinale a alternativa correta.

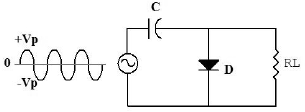

No circuito abaixo, qual a forma de onda em RL?

(Considere o diodo como ideal)

Em um circuito retificador de onda completa, se ocorrer a abertura de um dos diodos da ponte, o que ocorrerá na saída?

Avalie as informações abaixo e coloque V para verdadeiro ou F para falso.

Em seguida assinale a alternativa com a sequência correta.

( ) Em um semicondutor do tipo P, os elétrons livres são os portadores minoritários.

( ) A largura da camada de depleção de um diodo aumenta quando este fica polarizado reversamente.

( ) A corrente reversa causada termicamente pelos portadores majoritários em um diodo é chamada de corrente de saturação.

( ) Um diodo polarizado diretamente deve ter o terminal positivo da fonte ligado no catodo e o terminal negativo da fonte ligado do anodo.

O símbolo abaixo corresponde à qual componente eletrônico?

Um fio condutor de comprimento “L” metros com a área da seção reta do fio de “a” possui o valor de resistência de 10 !$ \Omega !$. Ao diminuir a área da seção reta do fio do condutor pela metade, “A = a/2”, qual será o novo valor da resistência do condutor?
