A potência absorvida por um transformador monofásico de impedância 0,02 + j 0,07 pu quando submetido ao ensaio de circuito aberto é de 0,01 pu. Sabendo-se que as bases para todas as grandezas pu são os valores nominais do transformador, podemos afirmar que o rendimento deste transformador, quando suprindo carga nominal com tensão nominal e fator de potência 0,87 atrasado, é de aproximadamente:

Em um sistema trifásico 60 Hz, um alimentador de impedância ZAL = 0,2+ j1,0 Ω/fase conecta o secundário de um transformador trifásico 500 kVA, 138kV/13,8kV(L-L) ligado em Y ∆ a uma carga de impedância Zc.

A impedância do alimentador, quando referida ao lado onde está o gerador, é de:

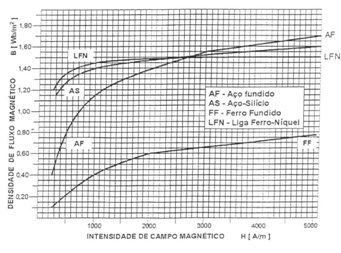

Um circuito magnético é formado por um núcleo toroidal cujo caminho médio tem comprimento de 600 mm, área da seção reta de 1000 mm2 e uma bobina de N espiras. O material do núcleo é o aço fundido (AF) cuja característica BxH é mostrada abaixo:

O número de espiras N necessário para produzir uma densidade de fluxo de 1,15 Wb/m2 no núcleo quando uma corrente de 1,5 A é aplicada nos terminais da bobina é igual a:

Uma fonte de tensão senoidal alimenta o circuito RLC abaixo.

A corrente i(t) que percorre o circuito é igual a :

O valor sustentado da corrente de curto-circuito no alimentador de uma indústria de é 6000 ARMS. Este alimentador é protegido por um relé de sobrecorrente cujas características tempo x corrente são dadas abaixo, através de um transformador de corrente de relação 1000/5 A.

Se o relé está ajustado no tape de 5 A e o Dispositivo de Temporização Dt = 6, o tempo de atuação do relé será da ordem de:

A eliminação de nós por transformação estrela-triângulo é um procedimento que permite, em muitas situações, simplificar a solução de um problema. Neste sentido, para que os circuitos da figura abaixo representem uma mesma carga trifásica, deve-se ter:

Um sistema de alimentação CC a dois condutores é convertido para um sistema trifásico CA a 3 condutores, acrescentando-se um terceiro condutor igual aos já existentes. Considere que o valor eficaz da tensão entre os condutores do sistema trifásico é igual ao valor da tensão entre condutores no circuito CC conforme a figura abaixo.

Considere, também que a percentagem de perdas é a mesma nos dois circuitos e que as resistências dos condutores são as mesmas em CC e CA. Deste modo, o acréscimo percentual da carga balanceada que pode ser alimentada com fator de potência unitário é de:

Os condutores de uma linha de transmissão trifásica não-transposta estão dispostos conforme o arranjo abaixo, onde d é a distância em metros.

Com relação às indutâncias desta linha, pode-se afirmar:

Um motor de indução trifásico, 75 kW, 1750 rpm, 2300 V fase-fase, possui corrente e conjugado de partida de 150 A e 500 Nm com partida direta. Se um autotransformador com tap de 80% for usado, conforme a figura abaixo, a corrente I e o conjugado de partida serão aproximadamente:
