Foram encontradas 40 questões.

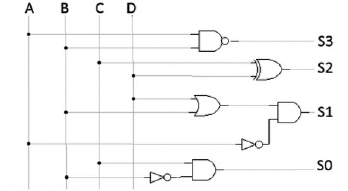

Você está verificando o diagrama lógico de um semáforo, e se deparou com a situação do circuito digital a seguir. Se levarmos os sinais A, B, C e D respectivamente para os níveis lógicos 1, 0, 1 e 0, teremos respectivamente as saídas S3, S2, S1 e S0 indicada na alternativa:
Provas
Questão presente nas seguintes provas
Para sincronizarmos as operações de um semáforo podemos utilizar um Circuito Integrado, conhecido como astável, representado pelo código de componente descrito na alternativa:
Provas
Questão presente nas seguintes provas
- EletrotécnicaCircuitos Elétricos em Eletricidade
- EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

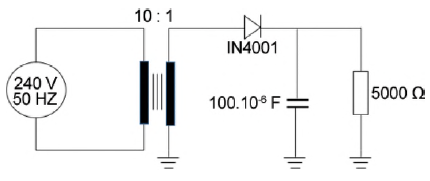

Responda à questão com base na Figura que segue.
Considere o Diodo como ideal
Provas
Questão presente nas seguintes provas
- EletrotécnicaCircuitos Elétricos em Eletricidade
- EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada
Responda à questão com base na Figura que segue.
Considere o Diodo como ideal
Provas
Questão presente nas seguintes provas

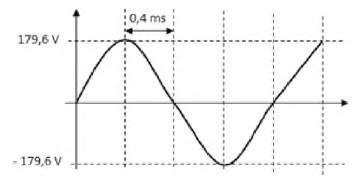

Utilize a figura a seguir para responder à questão. A figura trata de um sinal AC (senoidal) obtido com a ajuda de um osciloscópio.
Provas
Questão presente nas seguintes provas
Utilize a figura a seguir para responder à questão. A figura trata de um sinal AC (senoidal) obtido com a ajuda de um osciloscópio.
Provas
Questão presente nas seguintes provas
- EletrotécnicaCircuitos Elétricos em Eletricidade
- EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

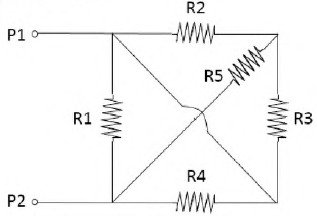

Utilize o enunciado e a figura que seguem para responder à questão.
É aplicada uma tensão de 48 volts entre os terminais P1 e P2 da figura. Sabe-se ainda que os valores das resistência utilizadas no circuito são: R1 = 5 Ω , R2 = 10 Ω, R3 = 10 Ω, R4 = 20 Ω, R5 = 1 Ω.
Provas
Questão presente nas seguintes provas
- EletrotécnicaCircuitos Elétricos em Eletricidade
- EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada
Utilize o enunciado e a figura que seguem para responder à questão.
É aplicada uma tensão de 48 volts entre os terminais P1 e P2 da figura. Sabe-se ainda que os valores das resistência utilizadas no circuito são: R1 = 5 Ω , R2 = 10 Ω, R3 = 10 Ω, R4 = 20 Ω, R5 = 1 Ω.
Provas
Questão presente nas seguintes provas
- EletrotécnicaCircuitos Elétricos em Eletricidade
- EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada
Você necessita calcular o valor da capacitância equivalente da montagem indicada na figura a seguir.
Sabe-se que C3 é o triplo de C1 e que C2 é o dobro de C1. A somatória simples de todos os três capacitores (C1 + C2 + C3) vale 12 µF.
Provas
Questão presente nas seguintes provas
Responda a esta questão com base em seus conhecimentos sobre transistor. I. A reta de carga de um transistor em corrente continua contém todos os pontos possíveis de operação em corrente contínua num circuito transistorizado. II. O ganho de corrente de um transistor é uma grandeza previsível, sendo que o mesmo opera da mesma forma em qualquer situação de ambiente. III. A polaridade do emissor de um transistor é praticamente imune à variação de ganho de corrente.
Das afirmações apresentadas estão corretas.
Das afirmações apresentadas estão corretas.
