Uma fonte de 100 V em corrente contínua alimenta uma carga puramente resistiva de 10 Ω. O valor da resistência interna do amperímetro de corrente contínua que causará menor interferência na medição desta corrente, bem como a sua forma de ligação, é de:

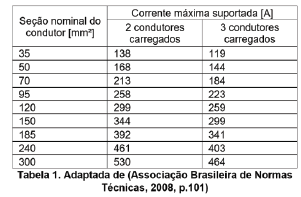

Uma instalação predial trifásica possui demanda inicial de 300 A, já considerando os fatores de correção de corrente necessários. Sabendo disso, o projetista consultou as normas vigentes e encontrou o seguinte trecho de tabela, referente ao método C de instalação, relacionado à seção nominal do condutor com sua corrente máxima, para dois e três condutores carregados:

Com base nesses valores, o condutor foi dimensionado como tendo seção de 185mm². Devido a um grande desabastecimento no mercado, nenhum fabricante de cabos possuía a bitola de 185mm² em estoque. Uma possível substituição de cabos para atender uma demanda de corrente o mais próximo possível da planejada, com uma variação máxima de 10% da corrente original, é o uso de:

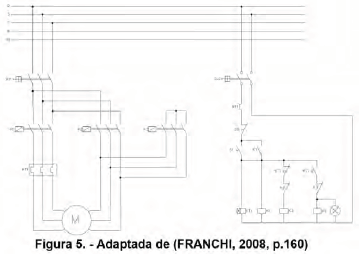

O tipo de acionamento de motores elétricos mostrado na figura 5 é:

Dentre os dispositivos listados, é correto utilizar em proteção de instalações de baixa tensão:

A substituição de um motor trifásico de 10 CV com FP = 0,80, alimentado por uma tensão de 220 V, se fez necessária em uma linha de produção. O departamento de manutenção tem disponível um motor de 10 CV com FP = 0,65. O circuito é protegido por um disjuntor de 50 A curva D. Sobre a proteção do novo motor, pode-se afirmar que:

O motivo de a maioria das máquinas elétricas rotativas terem seus enrolamentos instalados em ranhuras, tanto no estator como no rotor, ambos construídos utilizando aços para fins elétricos, é:

Considerando uma máquina trifásica de 60MW com fator de potência de 0,8 indutivo, que opera com uma tensão de terminal de 13kV, a corrente de fase é: Dados: !$ \sqrt{3}=1,7 \,\, e\,\, \sqrt{2}=1,4 !$

Circuitos de corrente alternada estão sujeitos a distúrbios aos quais os circuitos de corrente contínua não estão. Um destes distúrbios são as frequências harmônicas, que podem ser definidas como:

Existem três tipos de potência em circuitos de corrente alternada, que são:

Uma instalação monofásica possui seu fator de potência igual a 0,8. O fator de potência exigido pela concessionária de energia é de 0,9 e a carga reativa é puramente indutiva.

Dados:
- potência real: 60 kW
- potência reativa: 45 kvar
- potência aparente: 75 kVA
- arccos (0,9) = 25,8°
- tan (25,8°) =0,48
- V= 380 V

O valor da potência reativa corrigida, da potência reativa dissipada no banco de capacitores e seu método de ligação com a rede de alimentação são, respectivamente:
