Um forno mufla possui duas resistências elétricas de aquecimento iguais, ligadas a uma instalação elétrica. Avalie as alternativas abaixo e defina a alternativa INCORRETA.

Uma determinada carga composta por resistores e reatâncias, quando alimentada por uma corrente alternada, possui como característica uma alta impedância em frequências elevadas e uma baixa impedância em frequências baixas, com isso, analise as alternativas abaixo.

(1) A carga é uma impedância indutiva.

(2) Se a carga se comporta como um curto circuito, ao aplicarmos uma corrente contínua o circuito pode ser facilmente substituído por um circuito equivalente, composto por um indutor e uma resistência em paralelo.

(3) A corrente no circuito não muda ao alterarmos a frequência.

(4) A carga pode ser formada por uma combinação de resistências, indutores e capacitores.

Assinale a alternativa CORRETA.

Uma carga formada por 3 resistores de 55 conectados em estrela é alimentado por um sistema trifásico simétrico e equilibrado, cuja a tensão de linha 380V. O valor da potência aparente total requerida pela carga é de aproximadamente:

O motor utilizado em sistema de ventilação possui uma potência ativa de 7,5 kW e um fator de potência de 0,76 quando trabalhando em regime nominal. Assinale a alternativa que corresponde à potência reativa em kVAR do motor, de forma aproximada.

Uma resistência elétrica de um chuveiro elétrico dissipa uma potência elétrica de 1100 W na forma de calor quando ligado a uma fonte de tensão de 220V. A resistência foi cortada ao meio e novamente ligada no chuveiro. Assinale a alternativa que corresponde a intensidade de corrente no circuito que alimenta o chuveiro.

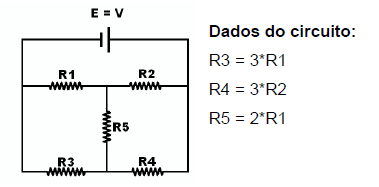

Assinale a alternativa que corresponde à tensão no resistor R5:

O movimento de elétrons provocado pela diferença de potencial entre os dois pontos em um condutor é denominado:

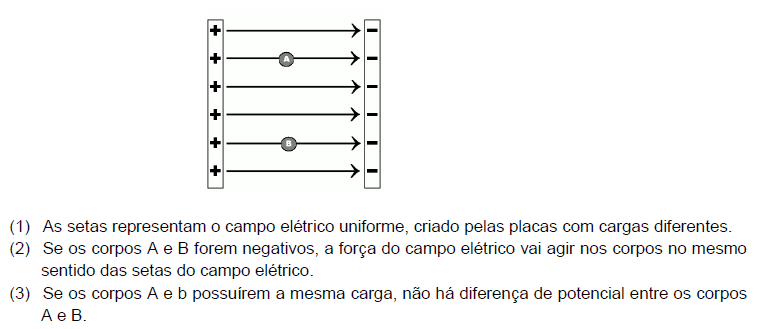

Na figura mostrada abaixo temos dois corpos iguais: A e B. Estes corpos são colocados entre duas placas carregadas: uma positiva e outra negativa. Em relação ao fenômeno que está acontecendo, analise as afirmativas abaixo.

Assinale a alternativa CORRETA.

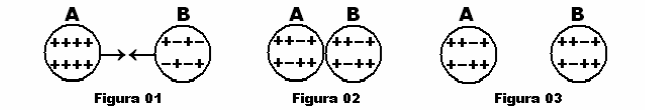

Analise a sequência das figuras abaixo onde observamos dois corpos se chocando, sendo que o corpo A está ionizado deforma positiva e o corpo B está eletricamente neutro.

Marque a alternativa que corresponde ao fenômeno elétrico que está acontecendo na sequência.
