De acordo com a Portaria nº 399/GM/MS/2006, o Pacto pela Saúde 2006 – Consolidação do Sistema Único de Saúde (SUS) tem três componentes integrados: Pacto pela Vida, Pacto em Defesa do SUS e Pacto de Gestão do SUS. Nesse sentido, analise as seguintes assertivas sobre cada componente e suas respectivas prioridades ou diretrizes e assinale V, se verdadeiras, ou F, se falsas.

( ) Pacto pela Vida: entre as prioridades pactuadas estão a saúde do idoso e a promoção da saúde.

( ) Pacto em Defesa do SUS: entre suas diretrizes consta desenvolver e articular ações, no seu âmbito de competência e em conjunto com os demais gestores, que visem qualificar e assegurar o SUS como política pública.

( ) Pacto de Gestão do SUS: busca aprofundar o processo de centralização da gestão do SUS e suspender o aporte de recursos para as doenças emergentes e endemias.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

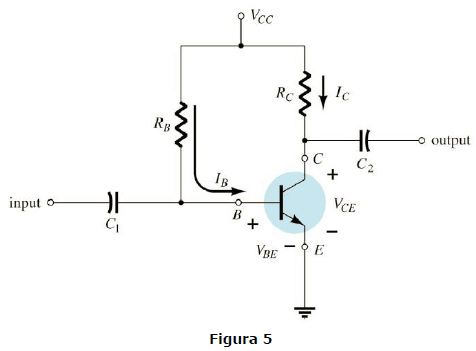

No amplificador transistorizado com polarização fixa, mostrado na Figura 5 abaixo, a tensão V_CC mede 12 V, a tensão base-emissor V_BE típica da junção mede 0,7 V, o ganho β mede 100, o resistor R_B é de 200 kΩ e o resistor R_C é de 1 kΩ. Nessas condições, a tensão V_CE medirá:

O esquema de aterramento TN-S, apresentado na NBR 5410 – Instalações elétricas de baixa tensão, caracteriza-se pela distinção dos condutores neutro e proteção. Quanto à ligação na terra, esse esquema se caracteriza por:

Uma das soluções de partida de motores de indução trifásicos com redução da corrente é a partida série-paralela. Para que essa solução seja praticável, é necessário que o motor tenha:

De acordo com a Lei nº 8.080/1990, assinale a alternativa INCORRETA.

A unidade derivada do Sistema Internacional (SI) utilizada para designar a indutância elétrica de uma bobina é:

No Excel, podemos montar várias fórmulas. O uso da função SE é muito usado pelos usuários, assim, conhecer essa função facilita a aplicação e a busca de resultados, o que muitas vezes é crucial para as empresas. Na figura abaixo, temos um pequeno exemplo de uso da função SE. Observe a figura e tente identificar a fórmula certa para calcular a porcentagem do imposto sobre o salário de acordo com a tabela da figura. Para salários até 1.800, o imposto é 0%, para salários acima de 1.800 até 3.600, o imposto é de 10%, para salários acima de 3.600 até 5.600, o imposto é de 15% e, para salários acima de 5.600, o imposto será de 25%. A fórmula deve ser digitada na célula B10 e testada na célula B9. O resultado deve mostrar somente a porcentagem que corresponde ao salário. A célula B10 já está com a formatação de porcentagem.

A resposta correta para função SE é:

Analise as assertivas abaixo sobre a configuração e funcionamento do circuito da Figura 1:

I. O resistor variável Rv está ligado na configuração de reostato.

II. A função do resistor Rv no circuito é controlar a intensidade de corrente sobre a lâmpada L1.

III. Quando o cursor p estiver na posição B, a tensão sobre a lâmpada será 0 (zero) V.

Quais estão corretas?

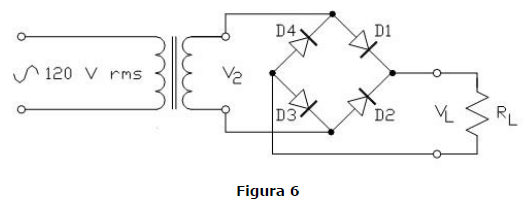

No retificador apresentado na Figura 6 abaixo, a tensão secundária V2 mede 15 V eficaz, e o resistor de carga RL possui 3 Ω. Considerando que a queda de tensão nos diodos de silício é de 0,7 V, o valor médio de CC da corrente no resistor RL mede:

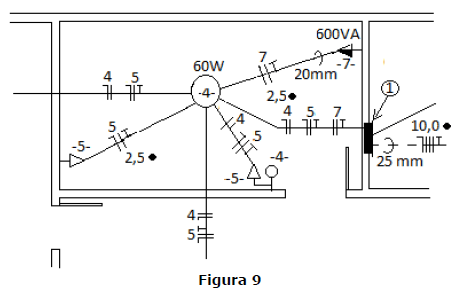

Analise as assertivas sobre as características da tomada número 7:

I. Considerando que a tensão do sistema é 127/220V, sua tensão é 220V.

II. Os condutores que alimentam a tomada estão instalados em um eletroduto de 25 mm.

III. A tomada tem potência prevista de 600 VA e sua instalação é prevista a uma altura de 300 mm do piso acabado.

Quais estão corretas?
