Para garantir a qualidade da produção e realizar atividades básicas de manutenção e operação de máquinas e equipamentos mecânicos, é fundamental aferir e acompanhar o estado das variáveis envolvidas no processo. Trata-se de um instrumento capaz de medir pressão:

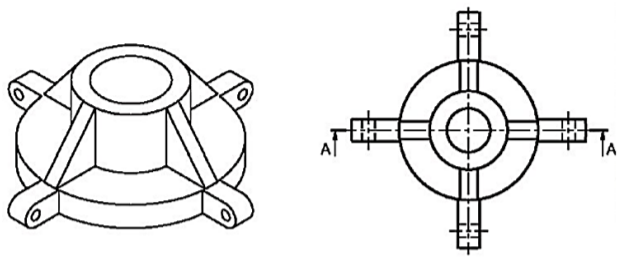

A fim de mostrar elementos internos de modelos complexos que auxiliam na compreensão do funcionamento do mecanismo, a representação em corte é um recurso muito utilizado.

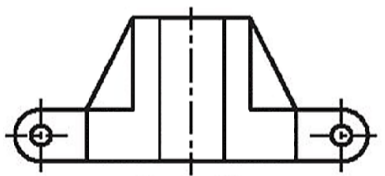

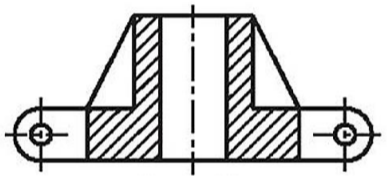

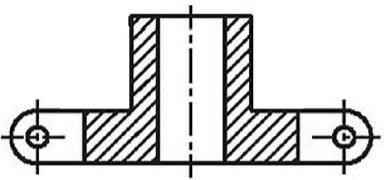

Considerando o desenho projetado anteriormente, assinale, a seguir, o seu corte AA.

Para a limagem de materiais onde suas superfícies já estão acabadas, ou seja, não podem ser danificadas, os mordentes de proteção devem ser utilizados. Define corretamente mordentes de proteção:

Considerando que em máquinas e equipamentos rotativos, mancais são utilizados para apoiar e posicionar corretamente eixos e rotores, assinale a afirmativa INCORRETA sobre o funcionamento e os tipos de mancais.

O desenho técnico mecânico trata-se de uma ferramenta gráfica bastante utilizada para representar peças e componentes de máquinas. Diferentes tipos de linha podem ser empregados, devendo ser considerada a sua aplicação. Assinale, a seguir, a linha utilizada para representar contornos de peças adjacentes ao um modelo desenhado.

Tanto empresas do setor produtivo quanto laboratórios de pesquisa ou hospitais e clínicas possuem gases em seus ambientes geralmente acondicionados em cilindros metálicos, para diversos fins como suporte respiratório, produção de medicamentos, soldagem, realização de ensaios e testes. Nesse contexto de utilização necessária de gases, são vedadas inúmeras situações, inclusive com citação em normas, a fim de garantir a segurança dos envolvidos e o bom uso dos equipamentos. Trata-se de uma situação desejável e permitida em relação aos gases comprimidos:

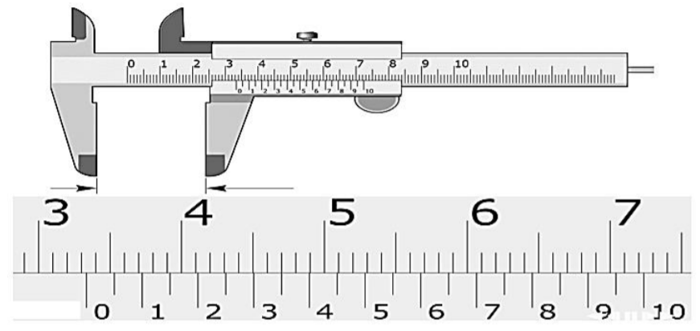

Para medir as dimensões de um objeto, principalmente a sua profundidade, o paquímetro é um dos instrumentos mais empregados no ambiente industrial. Considere que foi medido o diâmetro externo de um eixo rotor para manutenção; houve ampliação da imagem na parte inferior da figura.

Qual o valor indicado pela escala do paquímetro e de sua resolução, respectivamente?

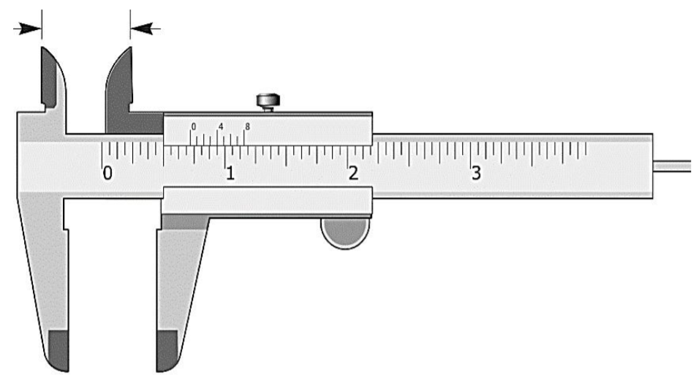

A dimensão interna de um mancal de rolamento foi medida através das orelhas do paquímetro conforme a imagem a seguir:

Qual o valor da leitura identificada na escala do paquímetro e de sua resolução, respectivamente?

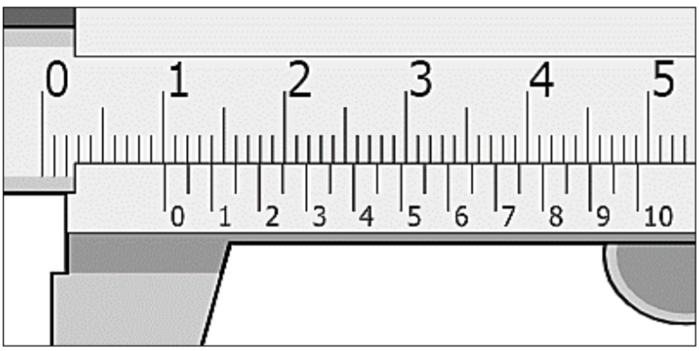

Para obter qualidade em ambientes laboratoriais e bom funcionamento de peças, dispositivos e equipamentos são necessários os controles dimensionais, que podem ser: tamanho de peças, volumes em recipientes, temperaturas na formulação de um reagente, vazões volumétricas em tubulações e diversos parâmetros que devem atingir o nível de qualidade exigido. Para tanto, é necessário realizar inúmeras medições e inspeções, com instrumentos de medição devidamente calibrados. A imagem apresenta um dos mais utilizados e importantes instrumentos de medição. A leitura de medição de um paquímetro para uma determinada peça é estabelecida pela resolução do instrumento e observada a partir da numeração e dos traços das escalas que o compõe:

Assinale, a seguir, os elementos evidenciados na imagem necessários para a leitura correspondente.

Engrenagens são elementos de máquinas empregados para a transmissão de potência entre eixos, permitindo a mudança da velocidade e torque em função da razão dos diâmetros primitivos e dos números de dentes. Em relação aos tipos de engrenagens e suas características, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As engrenagens de dentes retos são de baixo custo e têm os dentes dispostos paralelamente entre si e em relação ao eixo.

( ) As engrenagens helicoidais são utilizadas em caixas de transmissão com baixas rotações por produzirem mais ruídos do que as engrenagens de dentes retos.

( ) As engrenagens cônicas de dentes retos requerem uma montagem precisa; são utilizadas quando dois eixos se cruzam.

( ) As engrenagens cilíndricas com dentes oblíquos produzem forças axiais que devem ser compensadas pelos mancais.

( ) O conjunto de engrenagens sem fim e a coroa servem para transmitir movimentos entre dois eixos paralelos.

A sequência está correta em
