Os dutos de materiais fibrosos podem ser utilizados na seguinte situação:

“O funcionamento do evaporador seco se dá da seguinte maneira: o refrigerante entra, de forma intermitente, através de uma válvula do tipo termostática, sendo completamente vaporizado e _____________ ao ____________ calor em seu escoamento pelo interior dos tubos. Assim, em uma parte do evaporador, há fluido ____________________ (líquido + vapor) e, na outra parte, fluido _____________________.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

O ar condicionado, com instalação “apenas água”, utiliza como unidade terminal, na maioria dos casos, os fancoils – condicionadores de ar constituídos essencialmente de um ventilador centrífugo, que pode ser de velocidade variável, filtros, uma bandeja de condensador e serpentina. A serpentina, de acordo com o tipo e o funcionamento da instalação, pode ser alimentada tanto de água quente quanto de água fria. Sobre os tipos de instalações fancoils, em “apenas água”, analise as afirmativas a seguir.

I. Evita as perdas por mistura entre água quente e água fria no circuito de retorno comum.

II. Empregada para o condicionamento de zonas perimetrais; representa, certamente, a configuração mais econômica e mais difundida de instalações que utilizam fancoils.

III. Permite aquecer alguns ambientes e, simultaneamente, resfriar outros, pois cada fancoil pode ser alimentado, segundo as necessidades do ambiente, com água fria ou quente.

As afirmativas correspondem aos seguintes tipos de instalações fancoils:

“Existem sistemas de condicionador central de ar de duplo duto para ar aquecido ou refrigerado, ambos à temperatura constante, que alimentam uma caixa de mistura, oferecendo uma temperatura adequada para satisfazer a carga térmica desejada da zona em que está instalada. Porém, como se trata de sistemas que consomem uma potência considerada, sãofundamentais alguns procedimentos para a sua operação, visando, além de sua eficiência, a economia de energia.”

(Apostila Refrigeração e Ar Condicionado. Parte II – Prof. Dr. Marcelo José Pirani. UFBA. Pág. 131. Adaptado.)

Visando a uma redução do consumo de energia, analise as afirmativas a seguir.

I. Deve-se reduzir a temperatura do ar quente e aumentar a temperatura do ar refrigerado.

II. É necessário aumentar a vazão de ar, para todas as caixas de mistura, até o nível mínimo aceitável.

III. Quando não houver cargas de resfriamento, deve-se abrir o duto de ar frio e desligar o sistema frigorífico, operando como se fosse um único duto.

IV. Quando não houver cargas de aquecimento, deve-se fechar o duto de ar quente e desligar o sistema de aquecimento.

Está INCORRETO o que se afirma apenas em

“Condensadores são os elementos do sistema de refrigeração que têm a função de transformar o gás __________, que é descarregado do compressor à alta pressão, em __________. O evaporador é a parte do sistema de refrigeração onde o fluido refrigerante sofre uma mudança de estado, saindo da fase __________ para a fase __________.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Em sistemas de refrigeração é comum a presença de motores elétricos, sendo necessária a utilização de relé de partida para comandar a alimentação do enrolamento de partida do motor e desligá-lo um pouco antes de alcançar a sua velocidade normal. Para isso, há diversos tipos de relés de partida; “destaca-se um tipo de relé que possui uma bobina ligada em série com o enrolamento principal e uma armadura com um platinado de ambos os lados, composto de pesos e molas”. Trata-se de:

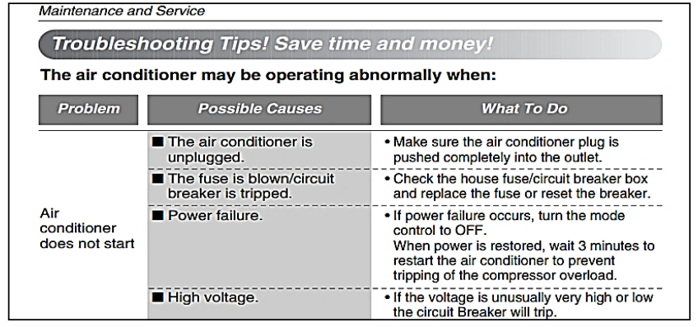

Ao instalar determinado ar condicionado, constatou-se que o equipamento era importado, e o manual técnico se encontrava em inglês. A figura mostra parte do manual com as orientações; observe.

De acordo com as informações, analise as afirmativas a seguir.

I. Se o ar não liga, pode ser que falte energia na rede.

II. Se o ar não liga, possivelmente o fusível pode estar queimado.

III. Se a tensão é alta, verifique se o ar está plugado completamente na tomada.

IV. Se o aparelho está desplugado, confira a caixa do disjuntor da casa e ligue o disjuntor.

V. Se há falta de energia, desligue o controle do ar no modo off e só ligue três minutos depois do retorno da energia.

Está correto o que se afirma apenas em

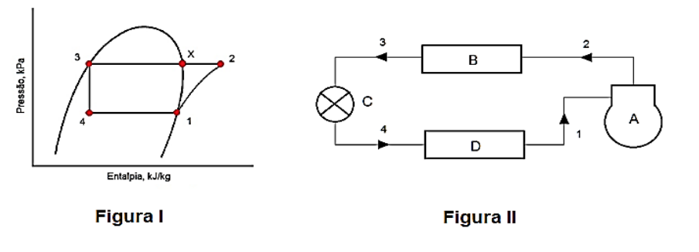

Considerando a figura I, assinale a identificação correta dos trechos dos números indicados no gráfico.

Os compressores são importantes dispositivos no processo de refrigeração, variando de tipo conforme a aplicação e as características. “Tipo muito utilizado, abrangendo a maioria das aplicações de refrigeração e ar condicionado, especialmente recomendado para sistemas com refrigerantes que requerem pequena vazão e com condensação e pressões relativamente altas, podendo, ainda, ser mono ou multicilindros.” Trata-se de:

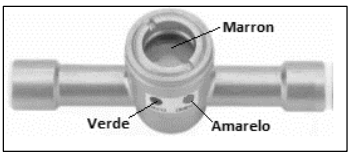

Os visores de líquido são peças para verificar a passagem de líquido e a presença de umidade através de um visor transparente. Instalados na saída do reservatório de líquido ou na entrada do evaporador permitem verificar, visualmente, se a carga de refrigeração está completa, bem como a umidade no sistema. Uma escala de três cores: verde, amarelo e marrom indica a quantidade de umidade no sistema.

Correspondem corretamente às cores e à indicação desse sistema:
