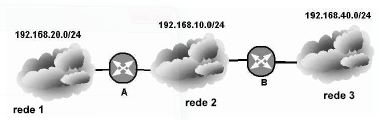

Se um servidor de banco de dados estivesse localizado na rede 3 e precisasse enviar dados para um servidor web na rede 1, o roteador B deveria saber como chegar à rede 1 por meio da interface do roteador A ligado na rede 2.

Se for colocado um servidor DNS na rede 2, tanto estações na rede 1 quanto estações na rede 3 poderão utilizá-lo, desde que configurações de roteamento estejam corretas.

Considerando que exista um servidor web na rede 1 e um navegador em uma estação na rede 3, o roteador A sabe que o servidor web responde a requisições na porta 80 e encaminha os pacotes para ele.

Se a rede 2 for considerada uma rede WAN, a máscara de rede está incorreta porque, conforme está configurada, 50% dos endereços de rede são perdidos.

Se o protocolo de roteamento RIP, na versão 2 com configuração-padrão, for colocado nos roteadores A e B, o tempo de convergência até que uma estação na rede 1 consiga falar com uma estação na rede 3 será de 60 segundos.

As máscaras de rede das redes 1, 2 e 3 são idênticas e iguais a 255.255.255.0.

O trecho “/24” no endereço IP de rede em cada uma das redes 1, 2 e 3 significa que são utilizados 24 bits na máscara de rede.

Para que uma estação E, que esteja conectada à rede 2, fale com uma estação na rede 1, o gateway configurado em E deve apontar para o endereço da interface do roteador A na rede 1.

Para que uma estação E, que esteja conectada à rede 2, fale com uma estação na rede 3, o gateway configurado em E deve apontar para o endereço da interface do roteador B na rede 3.

Para que uma estação E, que esteja conectada à rede 1, fale com uma estação na rede 3, o gateway configurado em E deve apontar para o endereço da interface do roteador A na rede 2.
