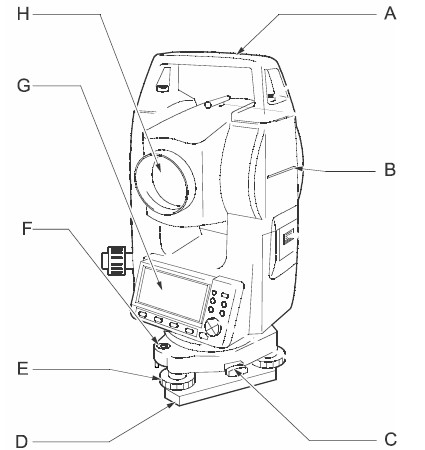

A Estação Total é um instrumento eletrônico utilizado na medida de ângulos e distâncias. As diferentes partes que a compõem podem variar de acordo com o fabricante, porém algumas partes principais são esquematizadas na Figura a seguir.

Adaptado de Instrumentos de Topografia Sokkia Set Series

Qual a sequência, seguindo a ordem alfabética crescente, que representa o esquema da figura?

Analise as afirmativas sobre o Sistema Global de Navegação por Satélite (GNSS) e classifique-as como Falsas (F) ou Verdadeiras (V).

( ) O fator DOP (Dilution Of Precision) descreve o efeito da distribuição dos satélites no espaço sobre a precisão obtida na solução de navegação.

( ) Os elementos keplerianos necessários para determinar a posição do satélite GPS no instante da transmissão de seu sinal são transmitidos unicamente na portadora L2.

( ) A refração ionosférica influencia na propagação do sinal GNSS.

( ) A atualização da mensagem de navegação transmitida pelos satélites é realizada pelo segmento espacial.

Marque a opção que apresenta a sequência correta.

Considere a planilha de um nivelamento geométrico, dada abaixo.

A altitude do ponto 7 será:

Are, alqueire e grado expressam respectivamente medidas

Em relação às curvas de nível é correto afirmar, exceto:

É fundamental que todo serviço de levantamento altimétrico seja referenciado à Rede Altimétrica do Sistema Geodésico Brasileiro (SGB) - existem pontos de Referência de Nível em todas as regiões do Brasil. Marque a opção que apresenta a ordem crescente de precisão com relação aos Métodos de Nivelamento?

Avalie as afirmativas e classifique-as como Falsas (F) ou Verdadeiras (V).

( ) Distanciômetro eletrônico é capaz de medir ângulos horizontais e verticais e distâncias horizontais, verticais e inclinadas.

( ) No levantamento planimétrico as projeções dos contornos e detalhes medidos são representados sobre um plano básico horizontal de referência.

( ) Geodésia é a ciência que estuda a forma da terra, desconsiderando sua curvatura, e que proporciona à Topografia uma rede de pontos à qual são amarrados os levantamentos topográficos.

( ) Os tipos de ângulos horizontais utilizados na topografia são deflexão, nadirais, internos e externos.

Marque a opção que apresenta a sequência correta.

Considere uma poligonal fechada, com 3 vértices (P1, P2 e P3), levantada pelo método de caminhamento. Com um teodolito eletrônico, de precisão angular de 5”, foram medidos os seguintes ângulos horizontais: P3P1P2 = 296º22’49”; P1P2P3 =285º30’35” e P2P3 P1 = 318º05’38”. Qual o erro angular cometido no levantamento da poligonal?

O rumo magnético de E1-E2, medido em 1º de janeiro de 1980, era de 25°30’SW. Verifica-se, nos anuários do Observatório Nacional, a declinação magnética de 12 minutos a oeste. O mesmo rumo, para o dia 1º de outubro de 2011, será

Com o uso de um teodolito e de uma mira graduada mediu-se um ponto topográfico, com ângulo vertical zenital a 90° e obtiveram-se as seguintes leituras estadimétricas: FS = 1460mm e FM = 830mm. Sabendo-se que a constate do aparelho é igual a 0 (zero) e a constante estadimétrica é igual a 100 (cem), qual a distância horizontal do aparelho ao ponto topográfico?
